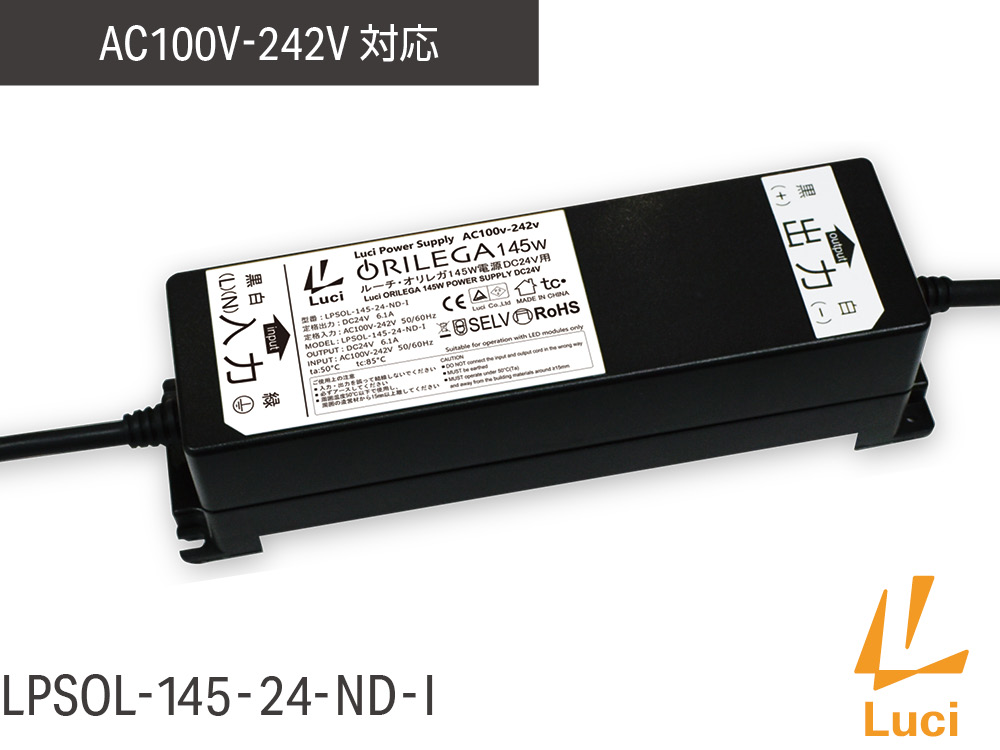

LPSOL
オリレガ電源24V用
基本情報
型番
LPSOL-145-24-ND-I
¥20,000／台
詳細を選択
定格出力電力

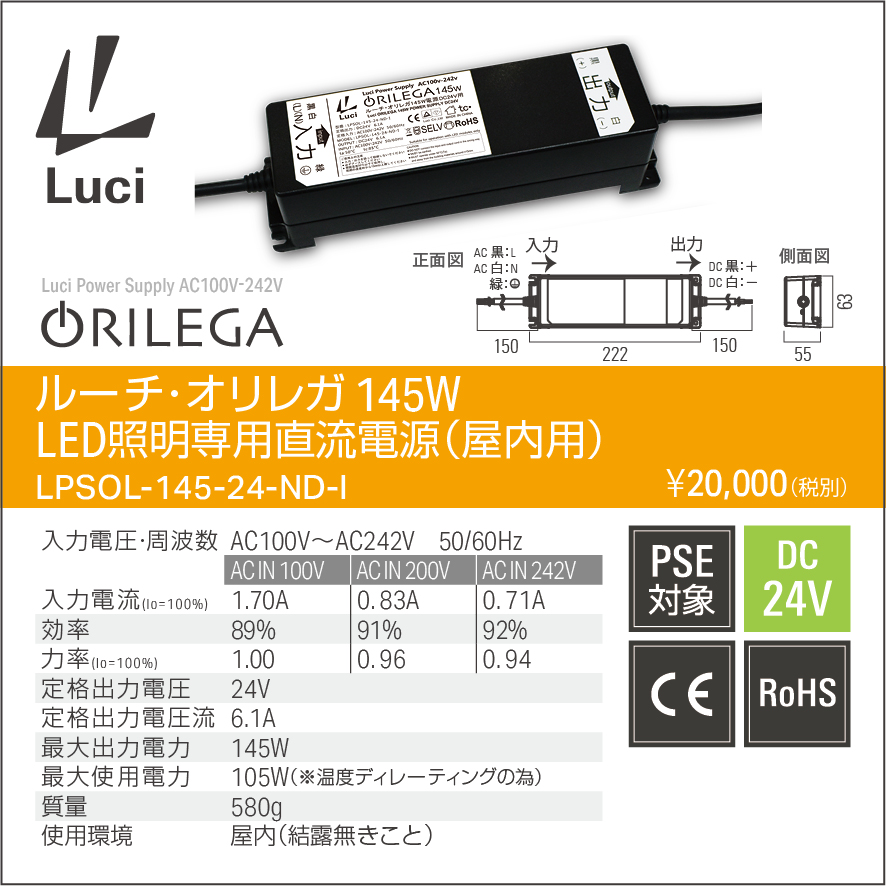

製品スペック
-
種類定電圧
-
定格出力電力(W)
-
リップル電圧50mV以下
-
温度保護周囲温度80°C以上で動作停止
-
外殻材質ポリカーボネート（UL94-V0：自己消火性）
-
外殻形状1堅牢構造
-
外殻形状2嵩上げ有
-
入力方式3 極線（アース有）
-
出力方式黒白リード線
-
調光別途ドライバーで対応（調光ページP.192～掲載）
-
出力延長VCTF1.25sq：30m
-
電気用品安全法PSE取得範囲AC100～242V
-
CE適合(自己宣言・マーク貼付)
-
RoHS適合
-
内線規定堅牢構造・嵩上げ有 適合
-
照明機器用高調波規格IEC61000-3-2 クラスC 準拠
-
医療用耐ノイズ性規格CISPR11/CISPR15 適合
-
JIS規格C 8115 騒音要求に適合
-
国際エネルギースタープログラム準拠
取付パターン
オプション品
-
CAA-V2500-FLTP-I
2極コンセント用アース付電源ケーブル 2500mm
¥5,000
-
LBX-O1
出力側端子ボックス
¥1,500

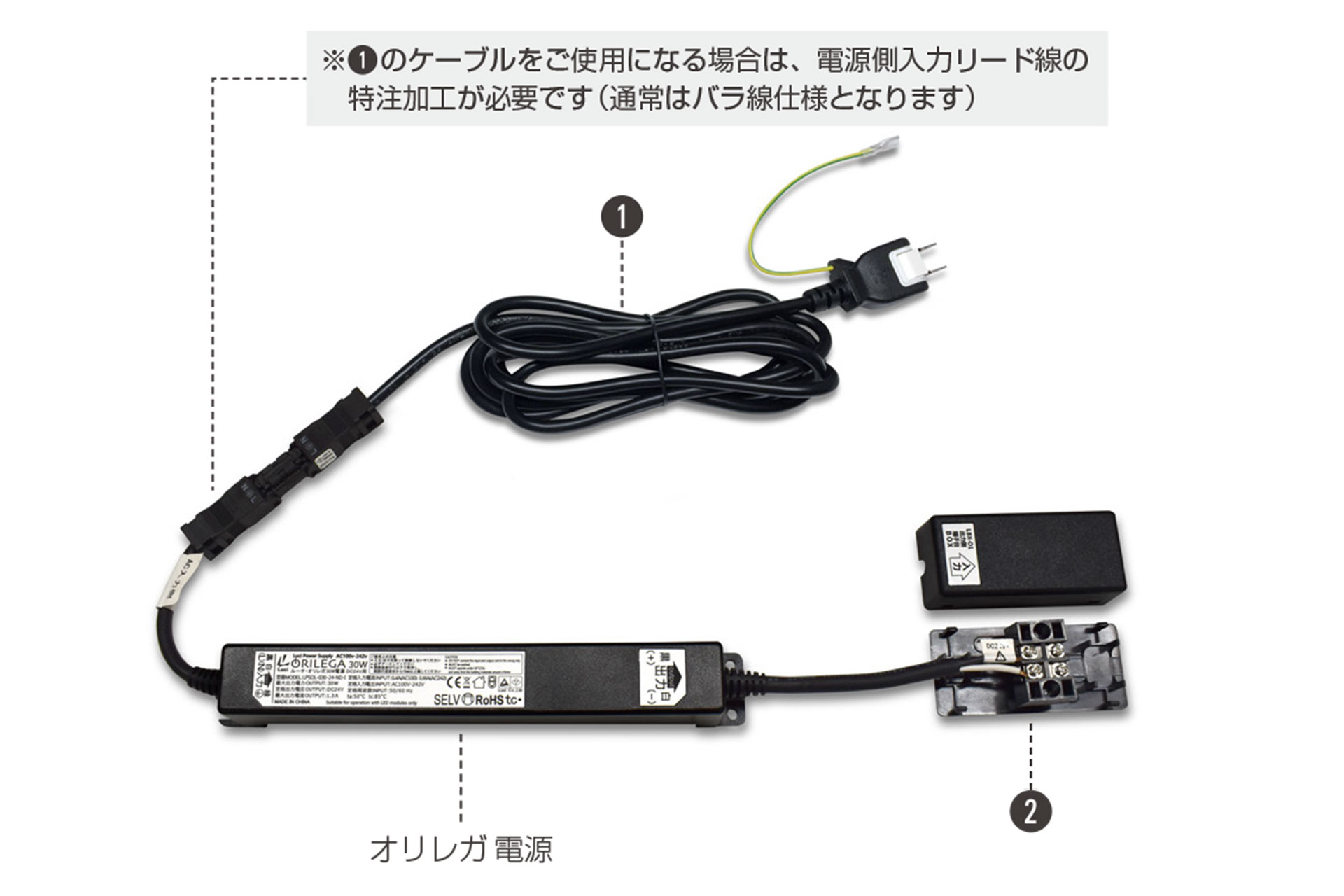

【要特注加工】オプション品取付例
ダウンロード
取付方法

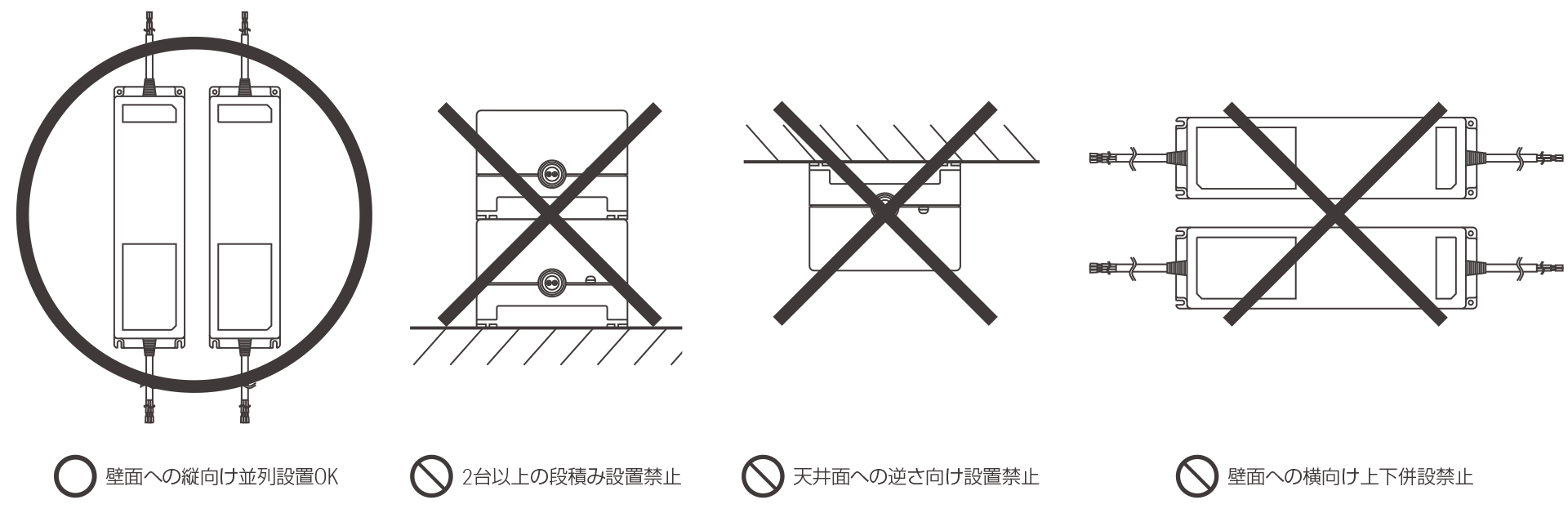

製品を設置する場合
・必ずビス（ナベビスM4×12mm以上推奨）でしっかり固定してください。
・取付ビスは付属されておりません。お客様側でご用意ください。

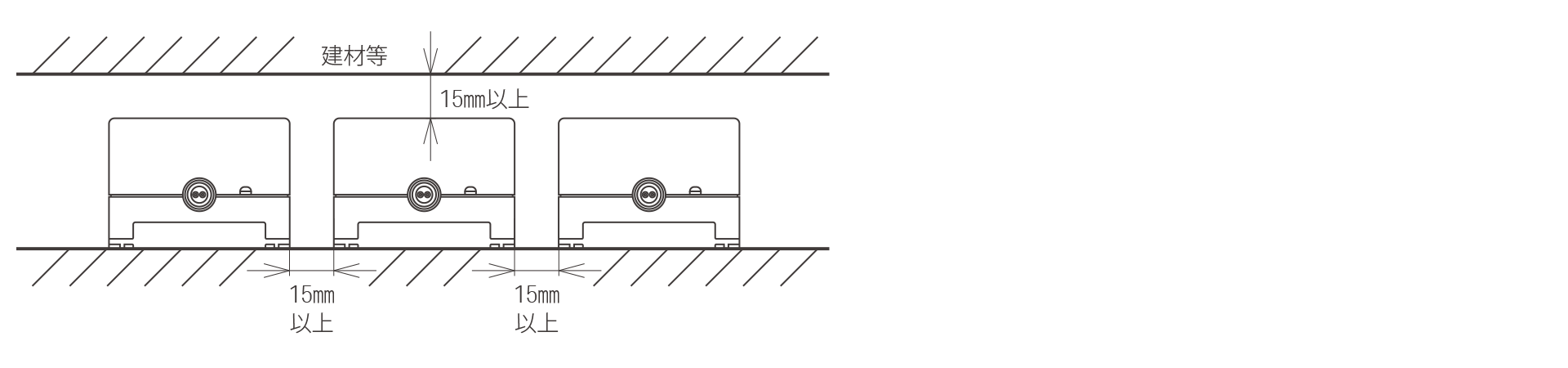

製品を2台以上並べて設置する場合
・相互の熱の影響を受けないように15mm以上開けてください。
・電源周囲に熱が篭らないよう、上面の間隔も15mm以上開けてください。
接続方法
接続全体図
施工動画
・入出力を誤って結線した場合、一瞬で故障します。
・感電や外来ノイズによる機器故障防止のため、必ずアースしてください。
・灯具側の配線色は製品ごとに異なりますので製品（灯具）の取扱説明書を必ずご確認ください。
・必ず絶縁処理を行なってください。
灯具末端がバラ線仕様の場合
| 商品名 | 対応ケーブル |
| LRF-T リミット フレックス |
VCTF0.5-1.25sq/2C |
| LRFS-T リミット フレックス S |
|
| LRMUS-T リミットus |
|
| LRMKK-T リミットkk |
|
| LRMSM-T リミットsm |
|
| LRMMR-T リミットmr |
|
| LRMSA-T リミットsa |
|
| LRMSK-T リミットsk |
|
| LRMZE-T リミット zen |
|
| LRMHS-T リミット hs |
|
| LRM-T(P) リミットペンダント仕様 |
|
| LFP-T パワーフレックス特注品（屋内仕様） |
|
| LFPEX-T パワーフレックスEX特注品（屋内仕様） |
|
| LFTF-T フラットフレックスF特注品（屋内仕様） |
|
| LFPA パワーフレックスアルファ |
|
| LFXF-T フレックスアルファF特注品（屋内仕様） |
|
| LFPRB パワーフレックスリラクシングブルー |
|
| LRFTH-T リミット フレックス トフ（屋内仕様） | VCTF0.5-1.25sq/3C |
| LFPTH-T パワーフレックス トフ特注品 | |
| LFPTH パワーフレックス トフ |
灯具末端がコネクタ仕様の場合
| 商品名 | 対応ケーブル |
| LRF-T リミット フレックス（コネクタ仕様） |
JWPFコネクタ付電源ケーブル （CAD-5000-MEFE-O） |
| LRFS-T リミット フレックス S（コネクタ仕様） |
|
| LRMUS-T リミットus（コネクタ仕様） |
|
| LRMKK-T リミットkk（コネクタ仕様） |
|
| LRMSM-T リミットsm（コネクタ仕様） |
|
| LRMMR-T リミットmr（コネクタ仕様） |
|
| LRMSA-T リミットsa（コネクタ仕様） |
|
| LRMSK-T リミットsk（コネクタ仕様） |
|
| LRMZE-T リミット zen（コネクタ仕様） |
|
| LRMHS-T リミット hs（コネクタ仕様） |
|
| LSXK シルクス K | SLコネクタ付電源ケーブル3000mm （CAD-3000-MCNN-I） |
| LSXWK シルクス ワイドK |
|
| LCEF クレイド F | |
| LCEY クレイド Y |
|
| LCEL クレイド lens |
|
| LCELY クレイド lens Y |
|
| LVFK ヴィヴォキシーフレックス K |
ヴィヴォキシ―フレックス用電源ケーブル 10M 黒 （CAD-V010M-FQNN-O） |
| LTT トフタ | SLコネクタ付電源ケーブル3000mm （CAD-3000-MCNN-I） |
| LREY レクタ Y | |
| LRFO リミット フレックス SOTO |
AH1コネクタ付電源ケーブル 5000mm OD3.5 （CAD-VA5000-FJNN-O） |
| LRFOSK リミット フレックス SOTO sk |
|
| LRO エフロ |
|
| LFUS UQフレックスサウナ |
UQ フレックス用電源ケーブル 10m （CAD-V010M-FPNN-O） |
| LFUY-T UQフレックス Y |
|
| LFUAY-T UQフレックス アルファ Y |
|
| LFP-T パワーフレックス特注品（防滴仕様） |
JWPFコネクタ付電源ケーブル （CAD-5000-MEFE-O） |
| LFPEX-T パワーフレックスEX特注品（防滴仕様） |
|
| LFPQU パワーフレックスクイック |
SMコネクタ付電源ケーブル1000、5000 （CAD-1000-MAFA-I）（CAD-5000-MAFA-I） |
| LFTF-T フラットフレックスF特注品（防滴仕様） |
JWPFコネクタ付電源ケーブル （CAD-5000-MEFE-O） |
| LFXF-T フレックスアルファF特注品（防滴仕様） |
|
| LRFTH-T リミット フレックス トフ（防滴仕様） |
JWPF3芯コネクタ付き電源ケーブル 5000mm （CAD-5000-MTFT-O） |
| LTH-T トフ特注品 |
トフ用電源ケーブル500mm （CAD-0500-MDFD-I） |
| LTH トフ |
|
| LTHY トフ Y |
