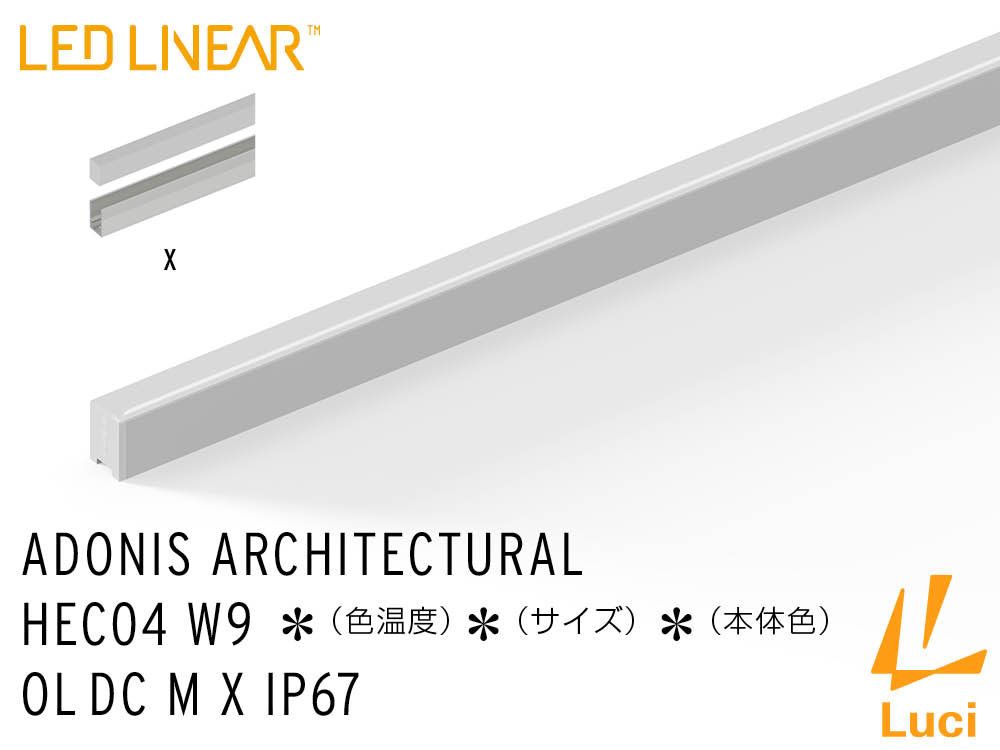

ADONIS ARCHITECTURAL IP67

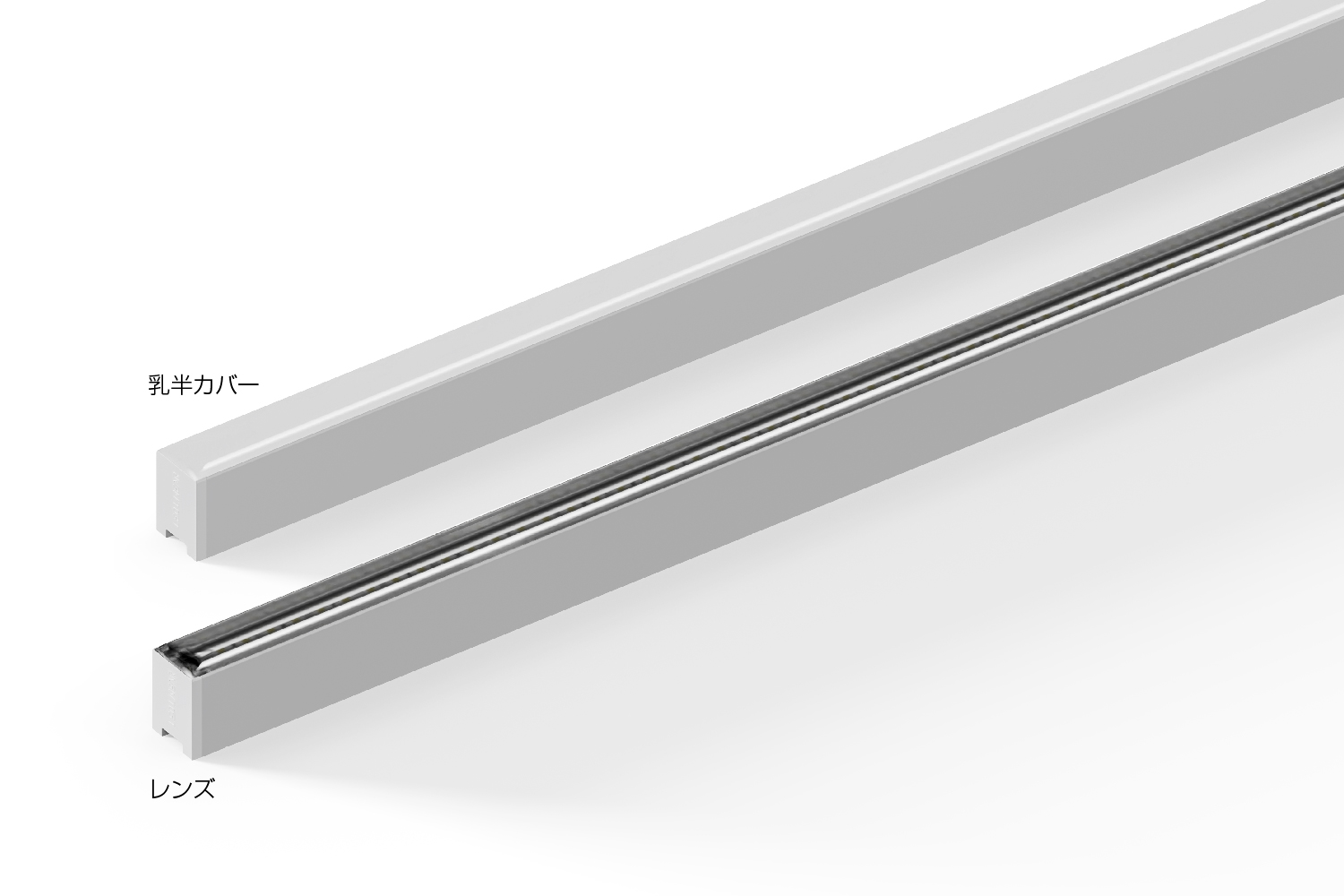

- 乳半カバーと3種のレンズ（10°, 30°, 60°）から配光を選べる
- 縦付落下防止ロックで外壁縦付けが便利
- 明るさのバリエーション6種類
- 三方埋め込み設置可能（推奨 20W以下）
- IK10で人の踏み付けOK
ADONIS ARCHITECTURAL IP67
基本情報
型番
ADONIS ARCHITECTURAL SW HEC04 W819 W OL DC M X 1000 IP67
製品スペック 曲げ方向 TV：トップビュー カラー WHITE：単色 消費電力 4 : 4W/m サイズ 0952 カバー OL：乳半チューブ のとき
-
消費電力W
-
外形寸法mm
-
光源色
-
最大直列連結数m
-
電源要
-
調光可（PWM, DALI, DMX, Casambi）
-
使用環境屋内外（結露無きこと） IP67
-
適合規格IP67, IK10
-
材質ポリウレタン樹脂
-
付属品X : レール 屋内床埋め込み
SH : クリップ 直付け・埋め込み
SV : クリップ 縦付け
SA : 角度可変クリップ 直付け
取付パターン
-

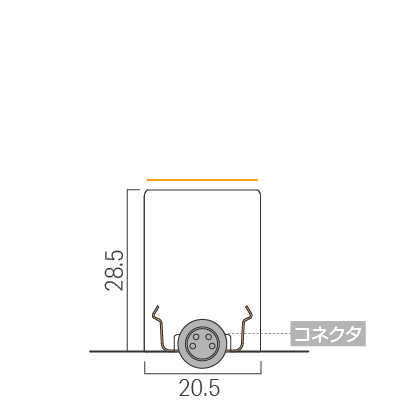

水平方向に設置/クリップ
-

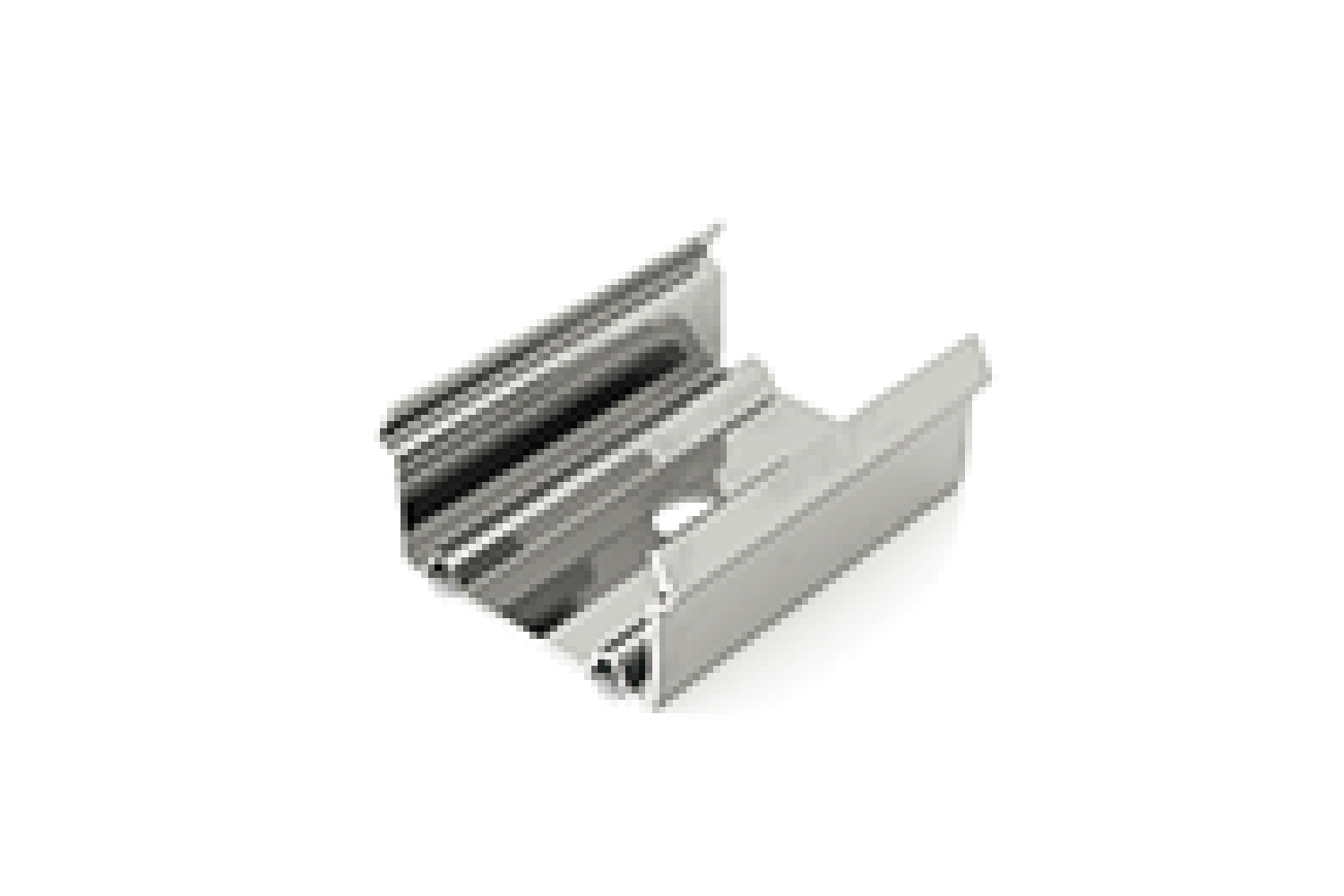

1内部取付クリップ
SH 型番（別売）13000202
¥1,200
SH：灯具付属品
ワッシャー付属
穴加工済み
推奨ビス：M4ナベビス
-
-

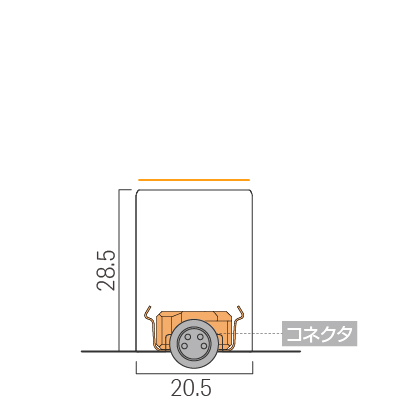

縦方向に設置/クリップ
-
1内部取付クリップ
SV 型番（別売）13000202
¥1,200
SV：灯具付属品
ワッシャー付属
穴加工済み
推奨ビス：M4ナベビス -

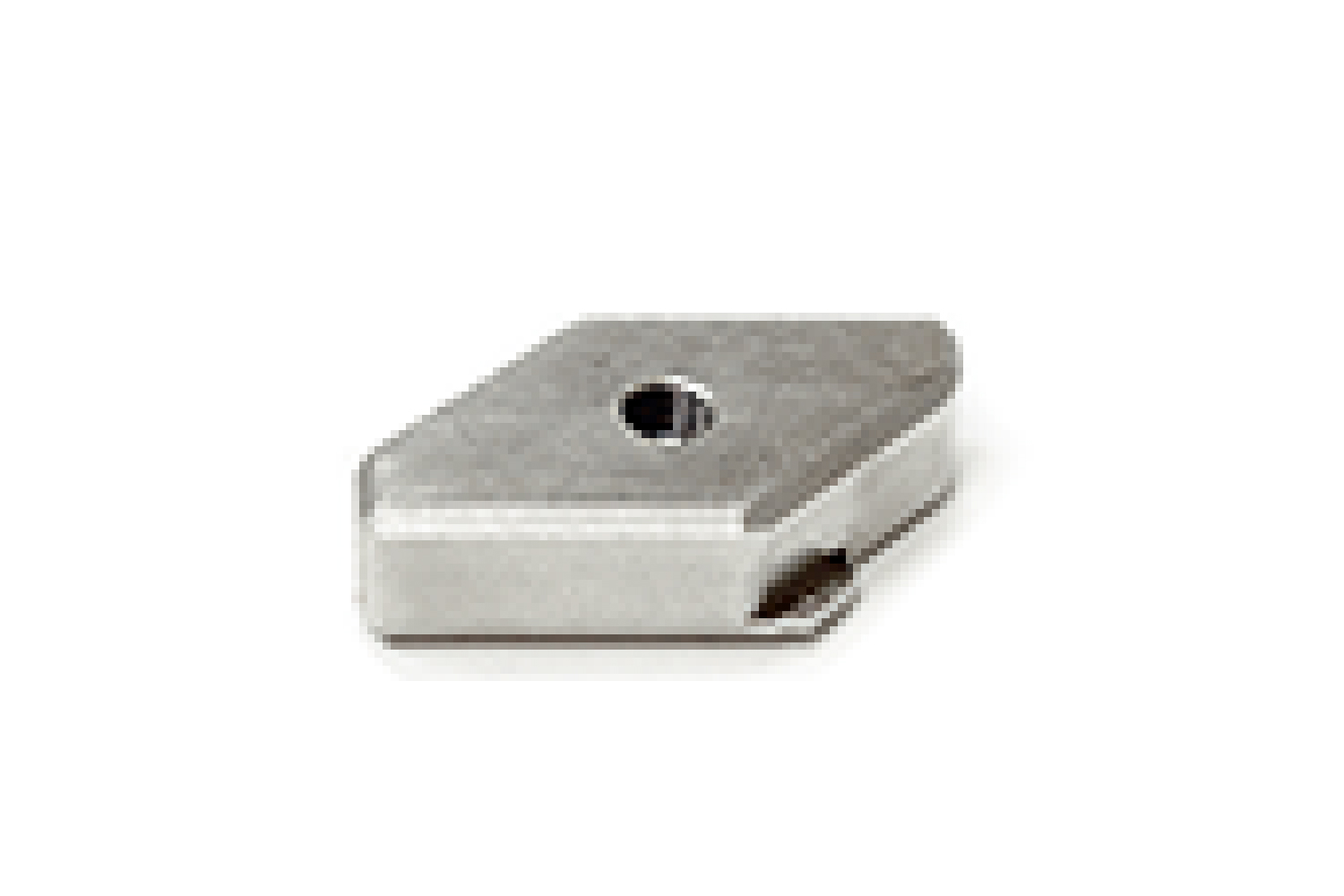

2縦付用落下防止ロックセット
SV 型番（別売）13000287
¥2,900
SV : 灯具付属品
取付ネジ付属
縦付け時にと併用
-
-

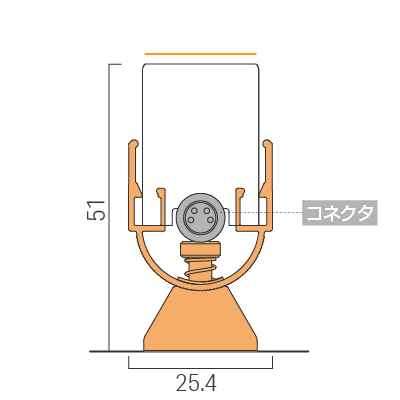

灯具の向きを変える/角度可変クリップ
-

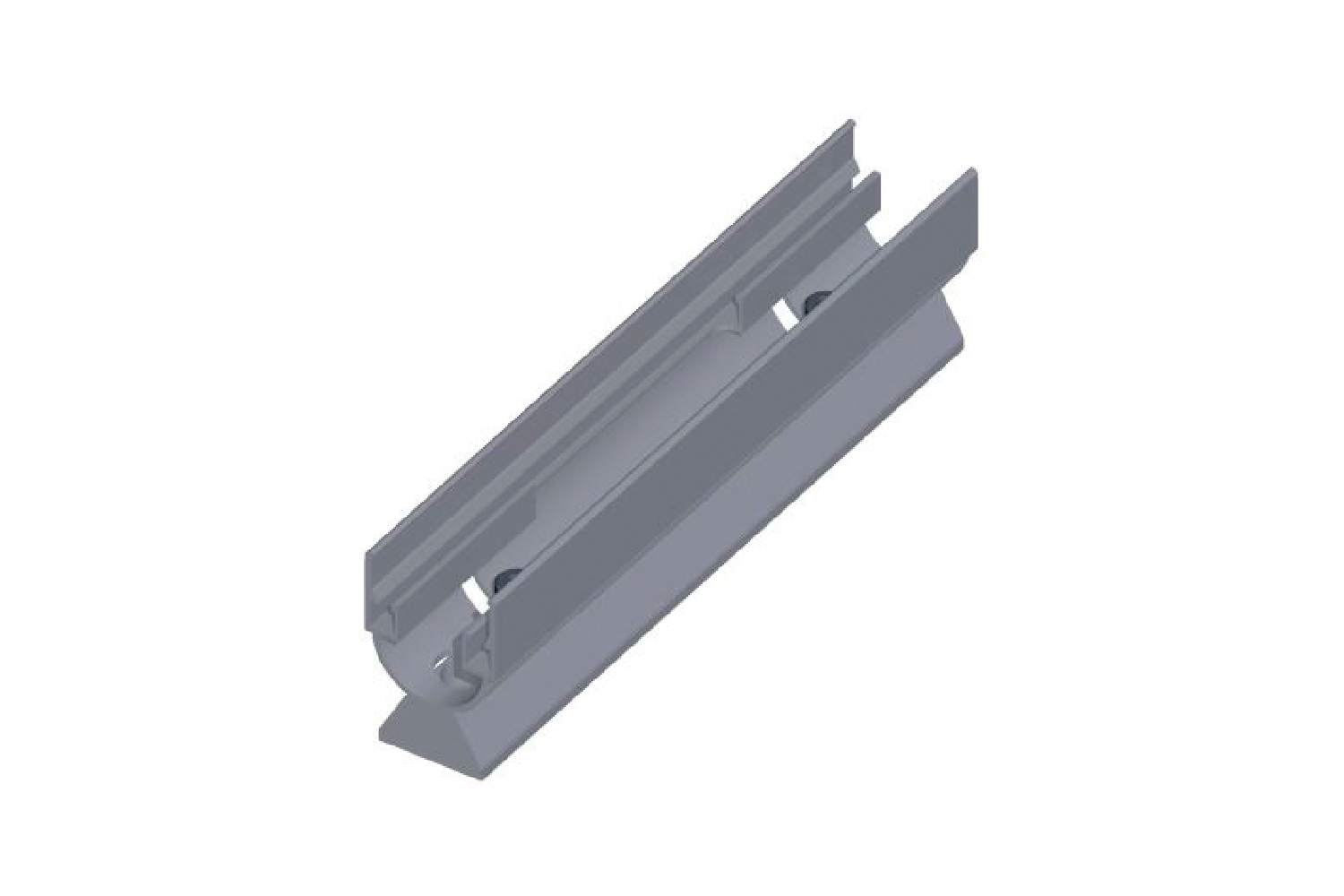

3可変取付クリップ
SA 型番（別売）13000265-SL
¥10,800
SA : 灯具付属品
穴加工済み
推奨ビス：M4ナベビス（長さ6mm以上）
-
-

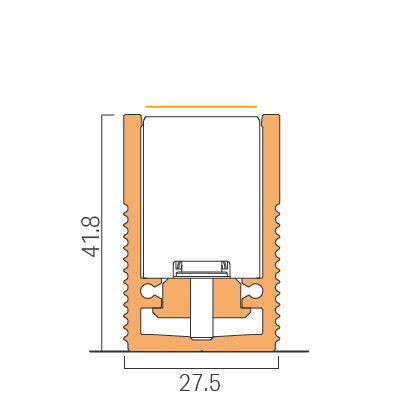

埋め込んで設置/レール
-

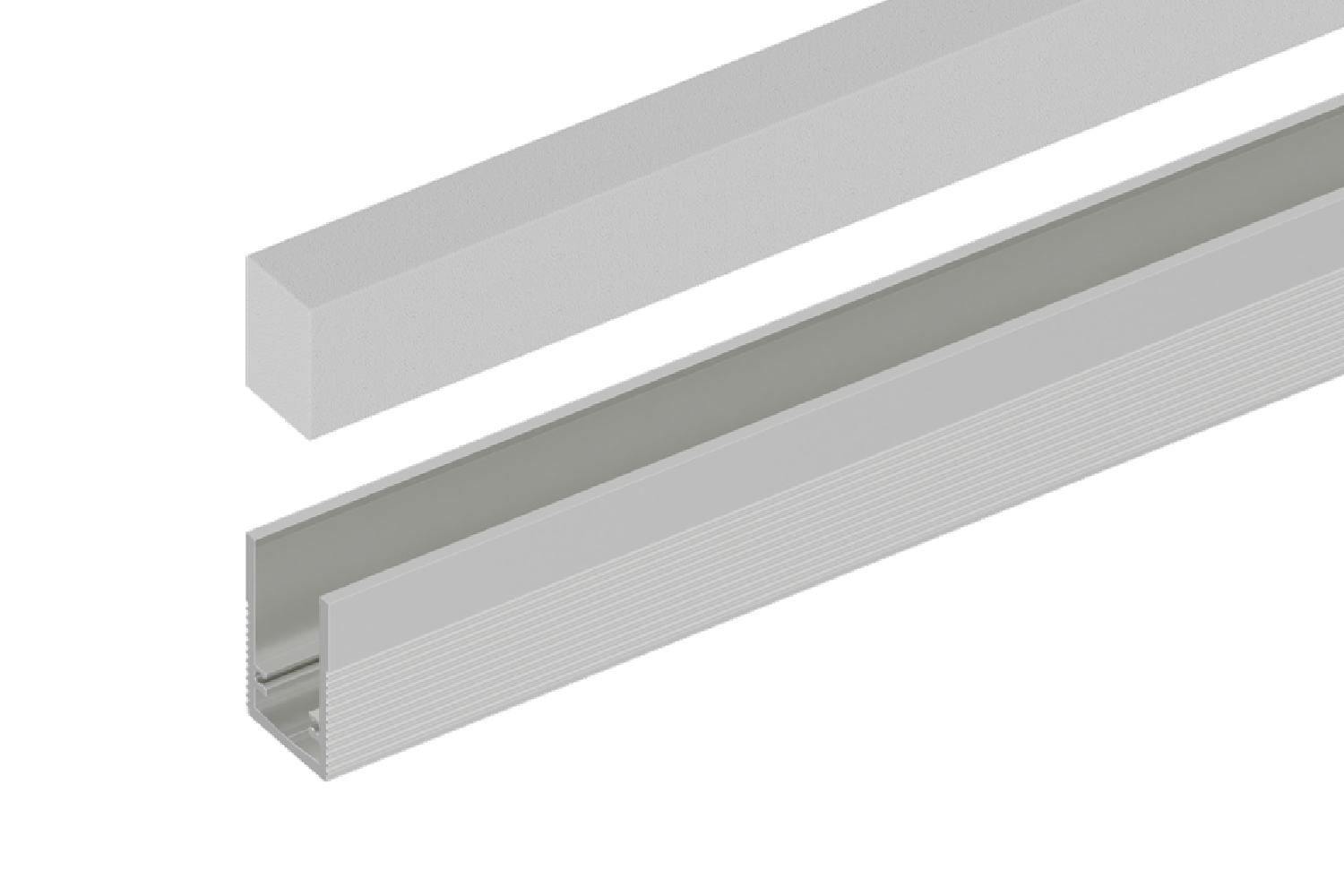

4屋内用埋め込みレール
X 型番（別売）10000639-1m
¥13,200
ワッシャー付属
穴加工済み
推奨ビス：M4ナベビス -

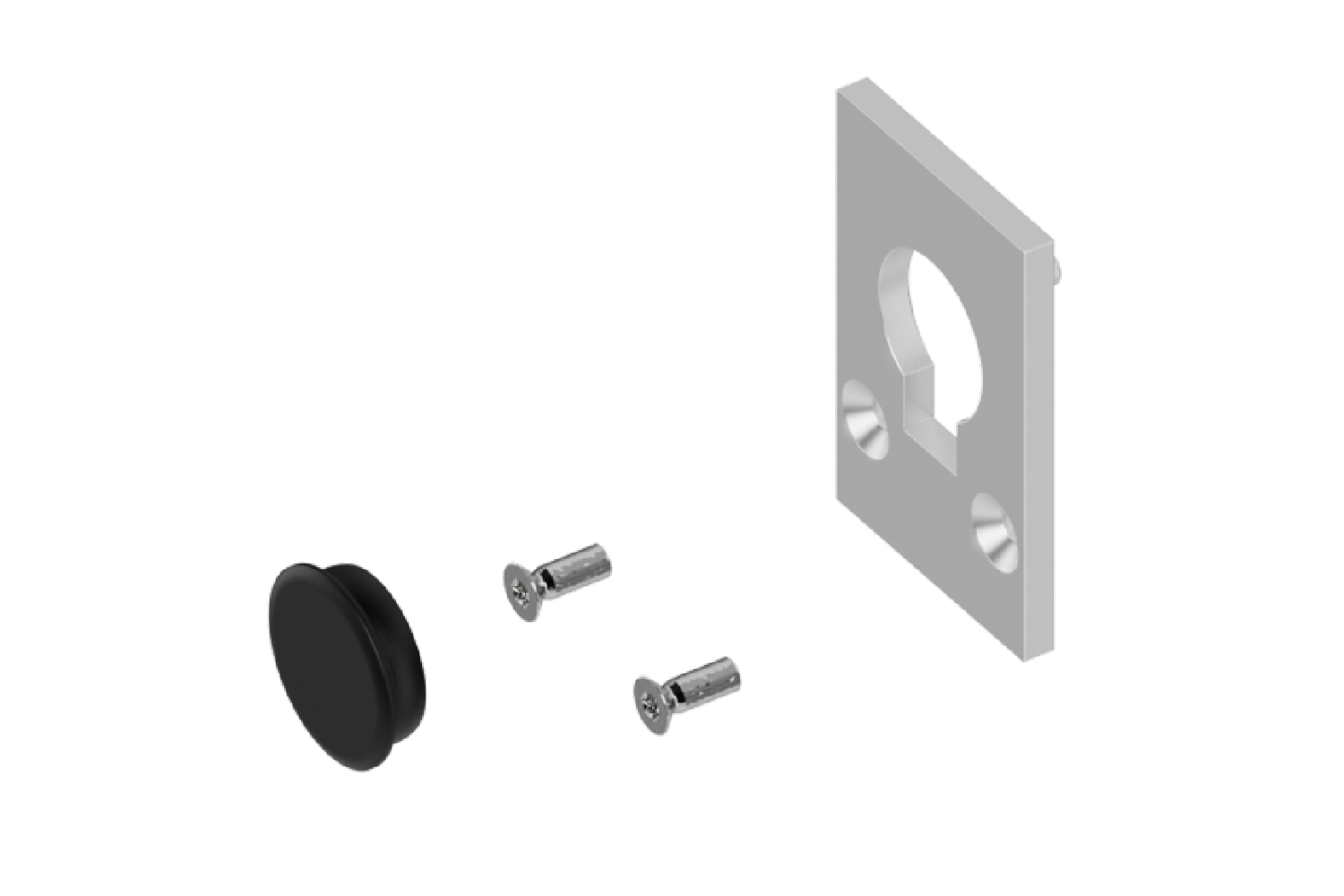

5埋め込みレール用エンドキャップセット必須
11000310-SIL
¥4,800
1セット/袋
エンドキャップ、ネジ、シーリングプラグ
埋め込みレールの端部を覆うために必要 -

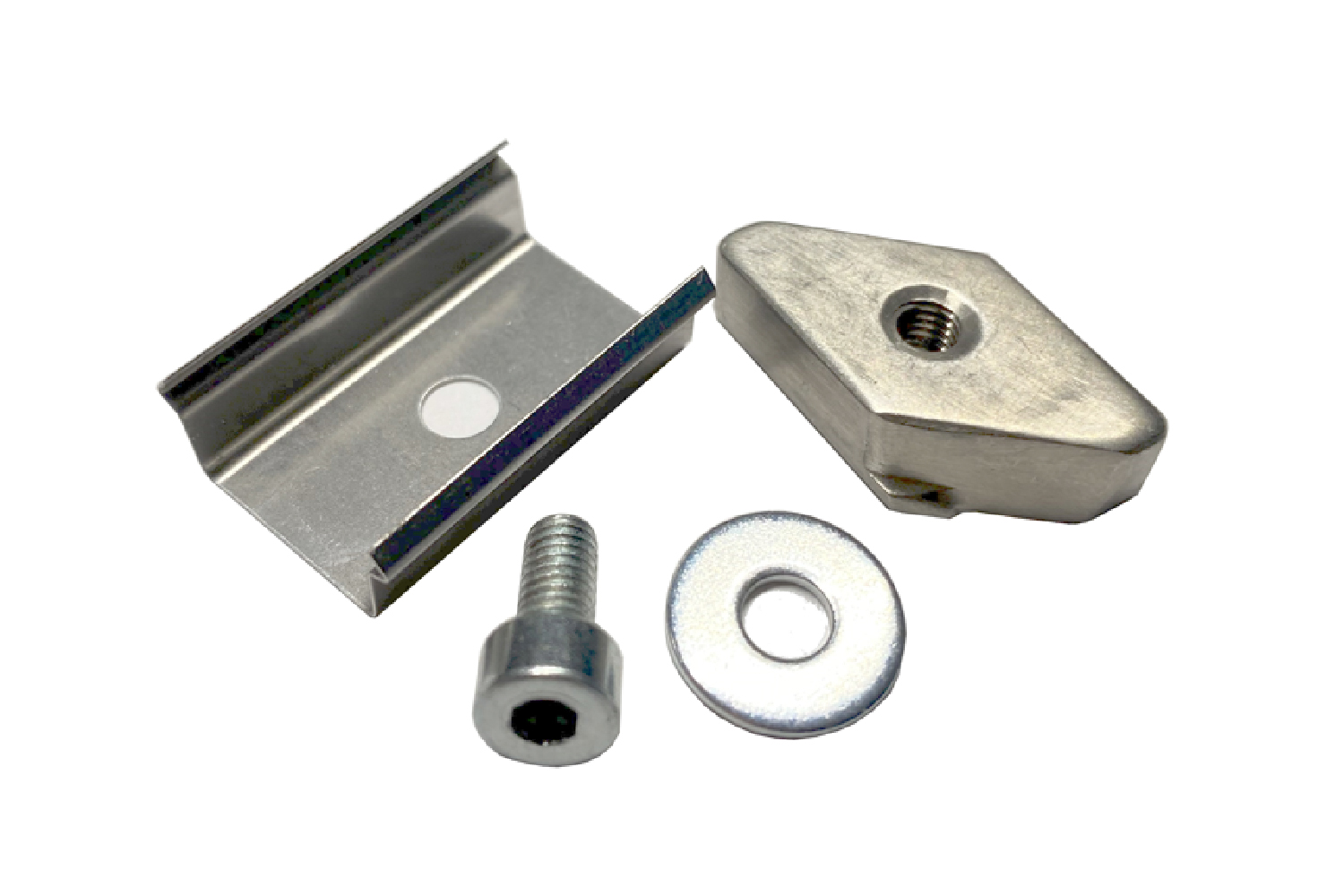

6埋め込みレール用クリップセット必須
13000504
¥3,600
1セット/袋
内部取付クリップ、埋め込みレール用ロック、ネ
ジ、ワッシャー
埋め込みレールに灯具をセットする際に必要 -

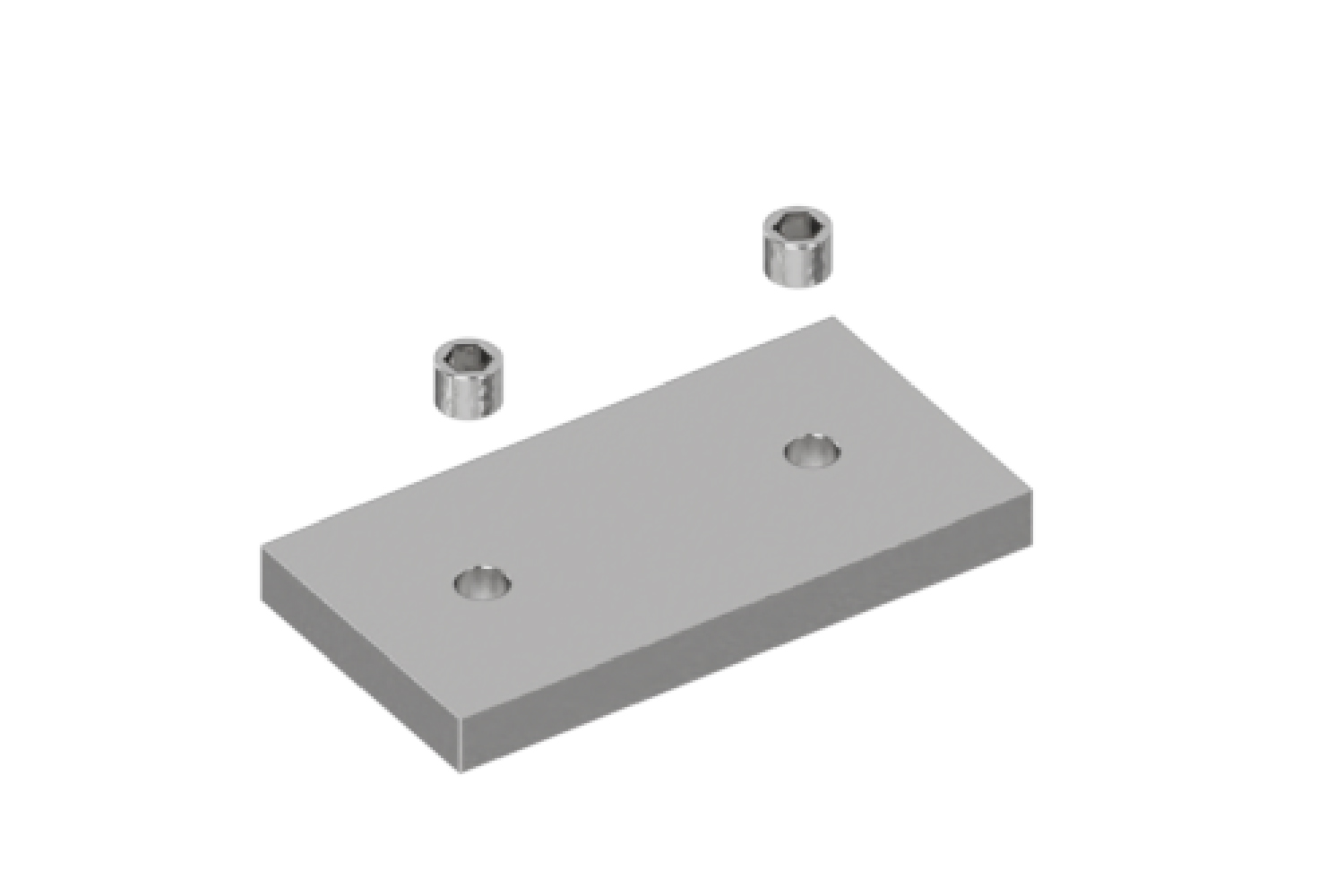

7埋め込みレール用ジョイントプレート
13000503
¥2,900
埋め込みレールを連結して設置する際に必要
-
-

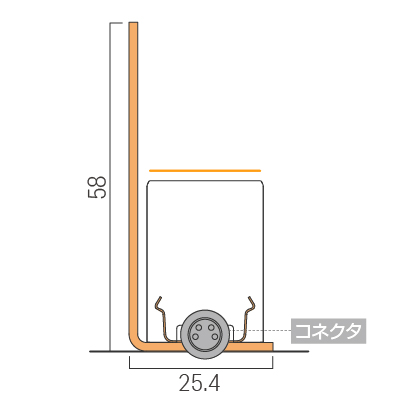

グレア対策/シールド
-

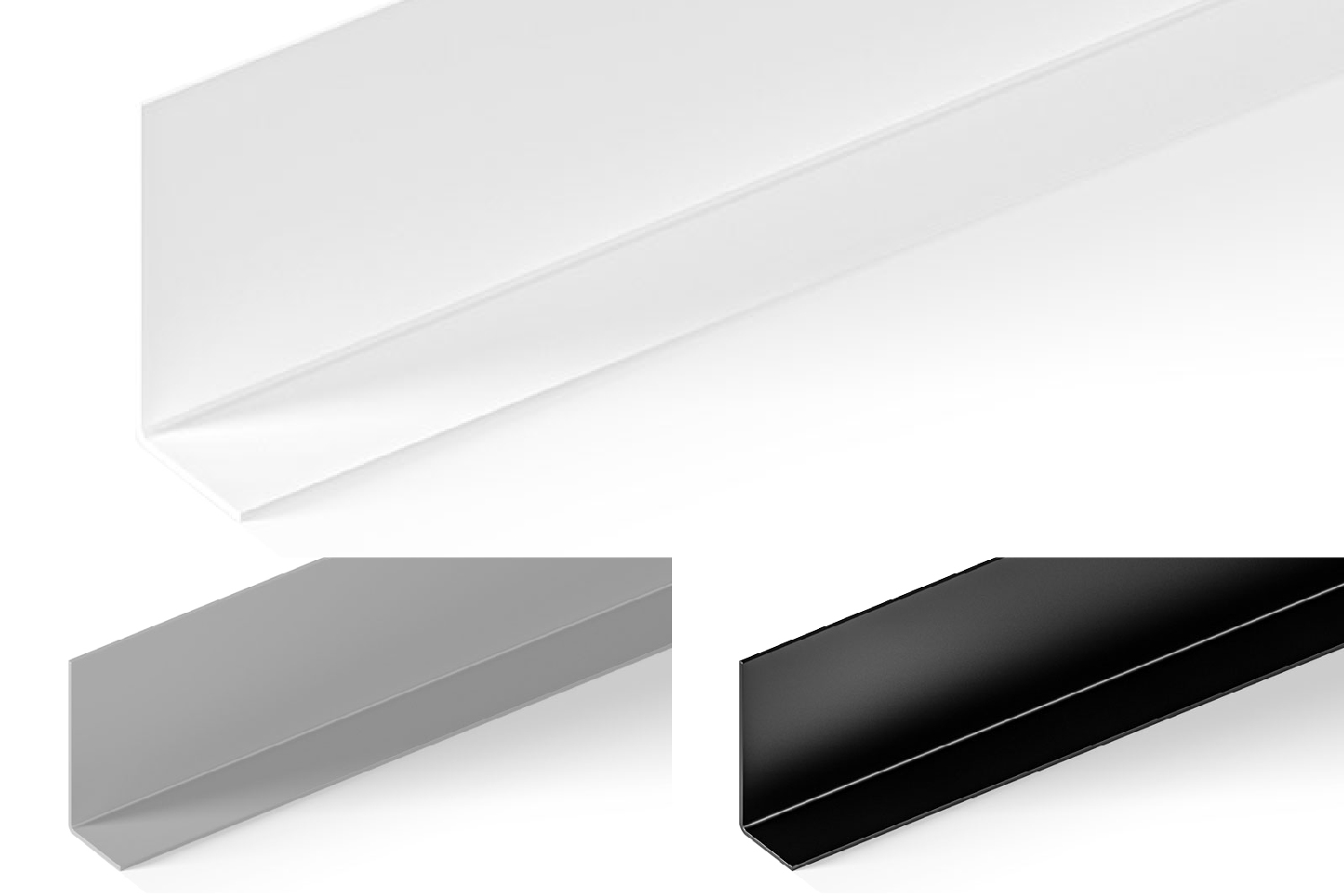

9グレアカットシールド
白10000622-RAL9003-1m
黒10000622-RAL9005-1m
グレー10000622-RAL9022-1m白 ¥14,400
黒・グレー ¥11,500
-
その他オプション
ケーブル（カラー別）
-
SW：単色
10VarioCon メス Mono 2 x 0.34mm2, 115mm IP67必須
15000071
¥2,900
-
TW：調色
10VarioCon メス IQ 4 x 0.25mm, 1m IP67必須
15000272
¥4,800
-
RGB：フルカラー
10VarioCon メス RGB 4 x 0.25mm2, 115mm IP67必須
15000094
¥3,800
-
RGBW：フルカラー

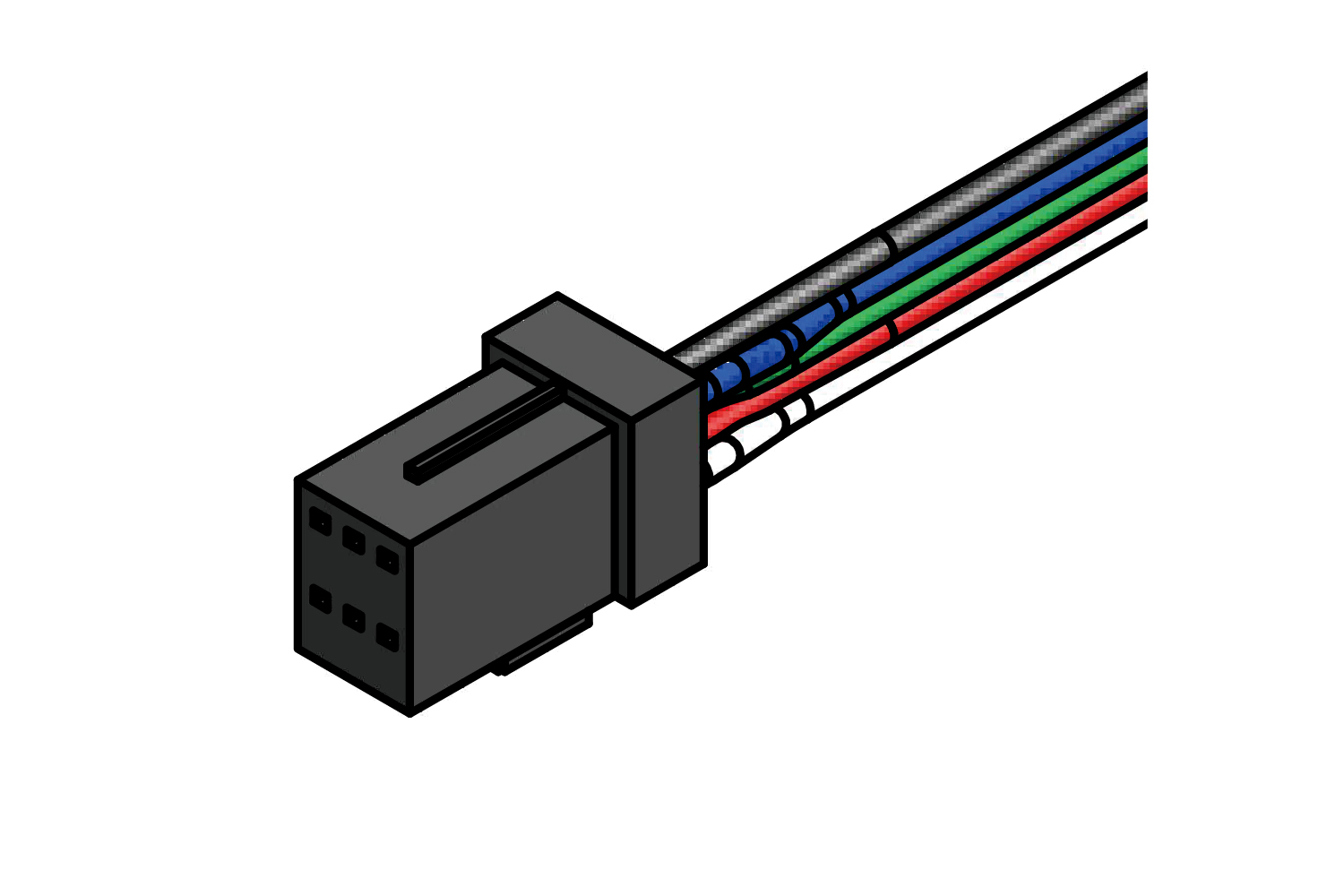

10VarioCon Mini メス 5 x 0.2mm2, 2m IP67必須
15000330
¥6,700
その他
-

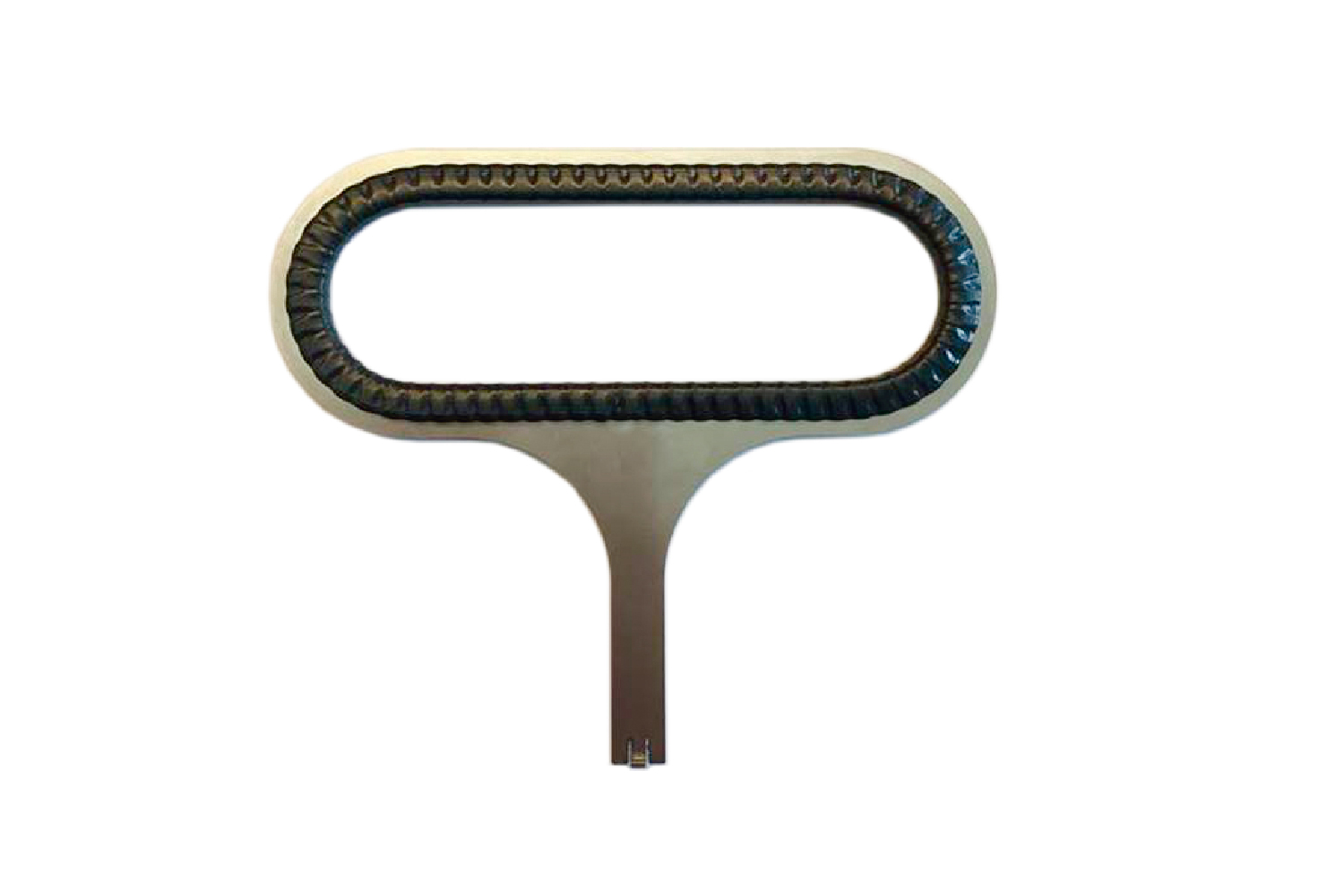

8メンテナンスツール
13100032
¥7,200
埋め込みレールから灯具を外すときに使用
-

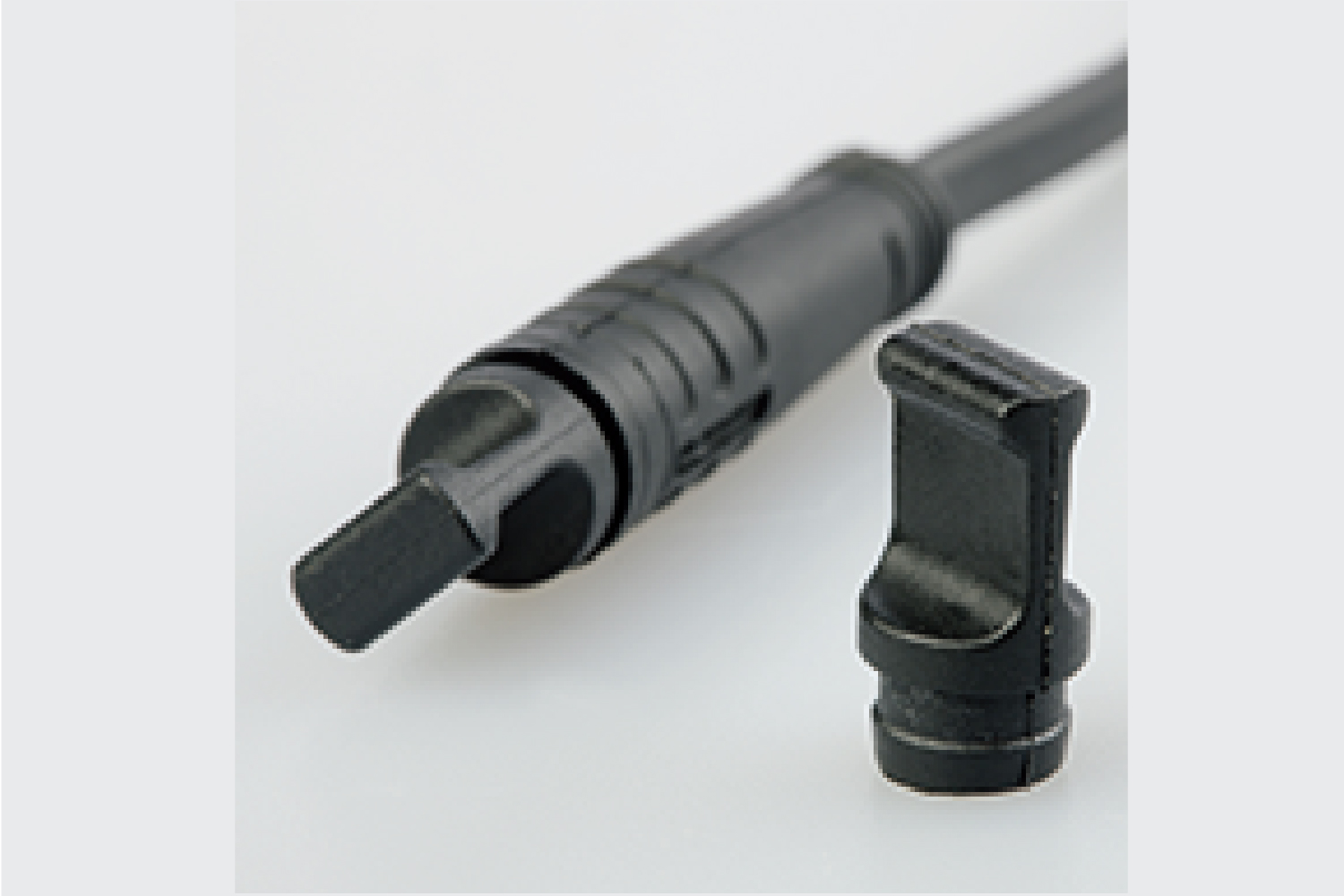

11VarioCon 端部コネクタ保護キャップ
15000115
¥200
両端リード線の場合、灯具1本につき1個付属
