LLC-PWM5A-LP1
ルーチ・PWM調光ドライバー 5A LP1
基本情報
型番
LLC-PWM5A-LP1
製品スペック
-
定格DC12-24V（ 定電圧電源使用のこと）
-
入力電流最大5A
-
出力電流最大5A
-
制御方式PWM 制御（0 ～ 100%）
-
出力ch1ch
-
使用環境屋内用
取付パターン
オプション品
-
LLC-PLC-A
ルーチ・PWM ライトコントローラー
¥28,000
-
LLC-PLCSA
ルーチ・PWM 信号増幅器
¥60,000
-
LPSOL
ルーチ・オリレガ電源 24V用
¥10,000～
使用できる灯具
-
LRMUS
リミット us
-
LRMKK
リミット kk
-
LSXK
シルクス K
-
LSXWK
シルクス ワイド K
-
LFUS
UQフレックス サウナ
-

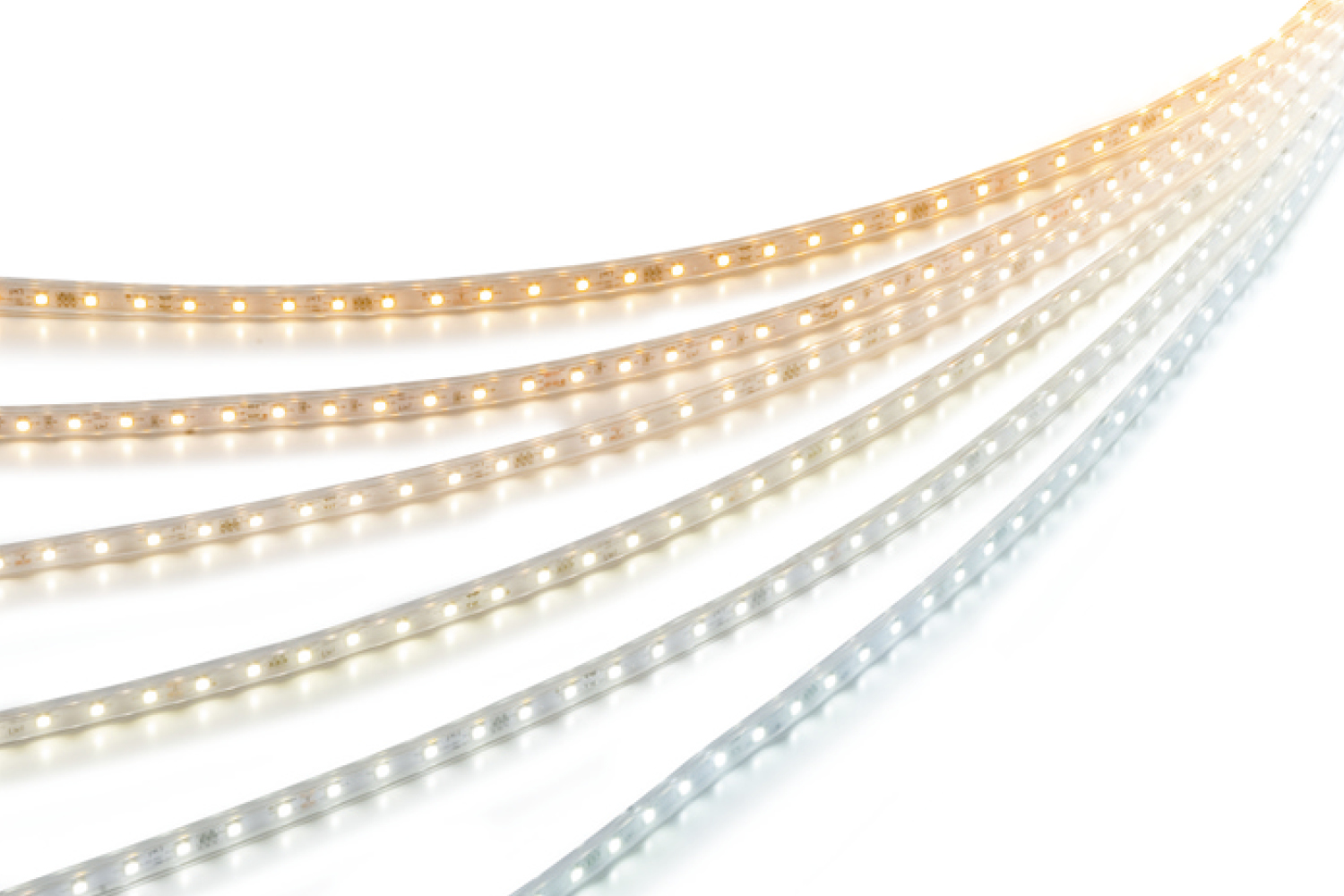

LFP-T
パワーフレックス 特注品
-
LFTF-T
フラットフレックス F 特注品
-
LFPA
パワーフレックス アルファ
-
LFXF-T
フレックスアルファ F 特注品
-

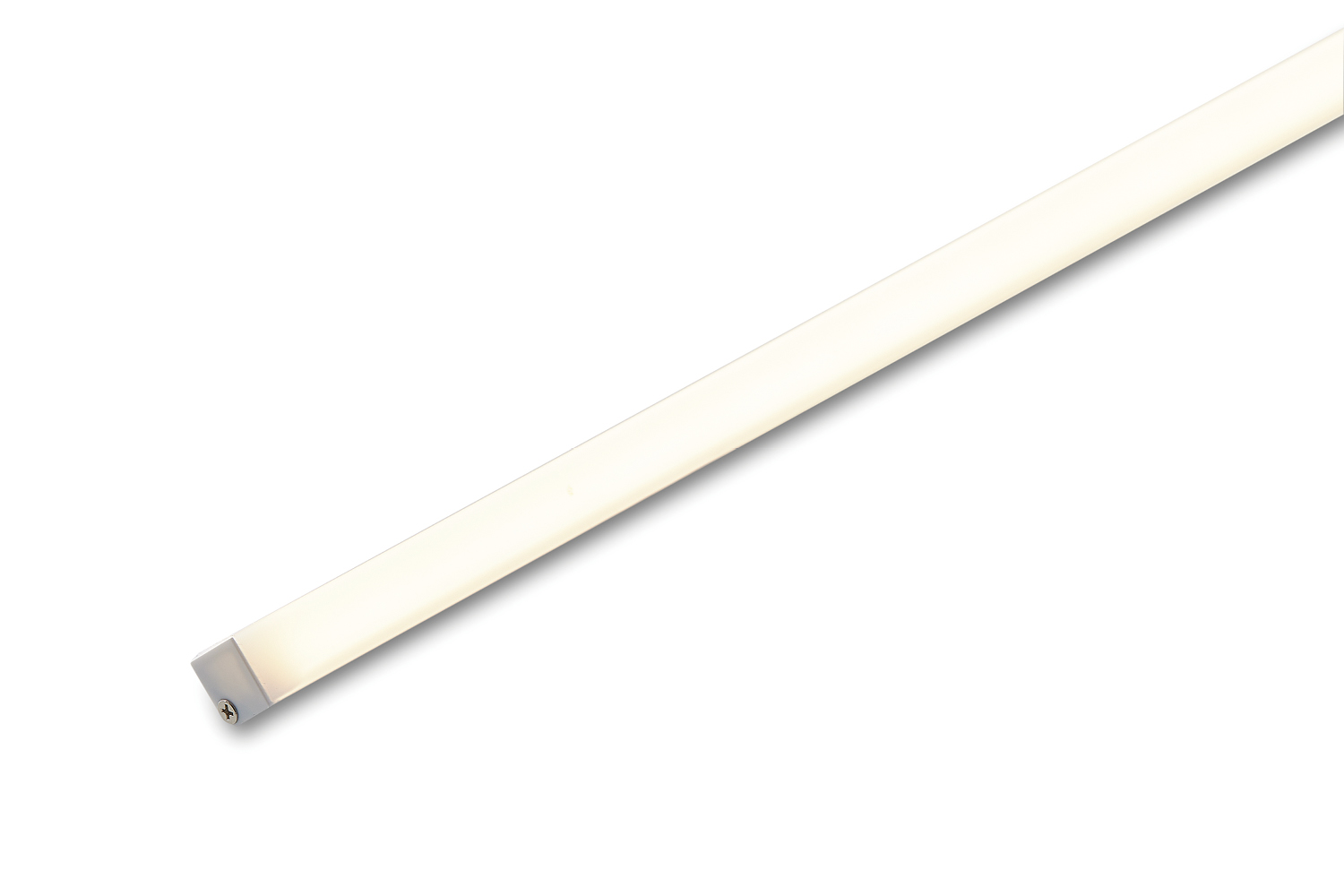

LRMSM
リミット sm
-
LRMMR
リミット mr
-
LRM-T(P)
リミット ペンダント仕様
-

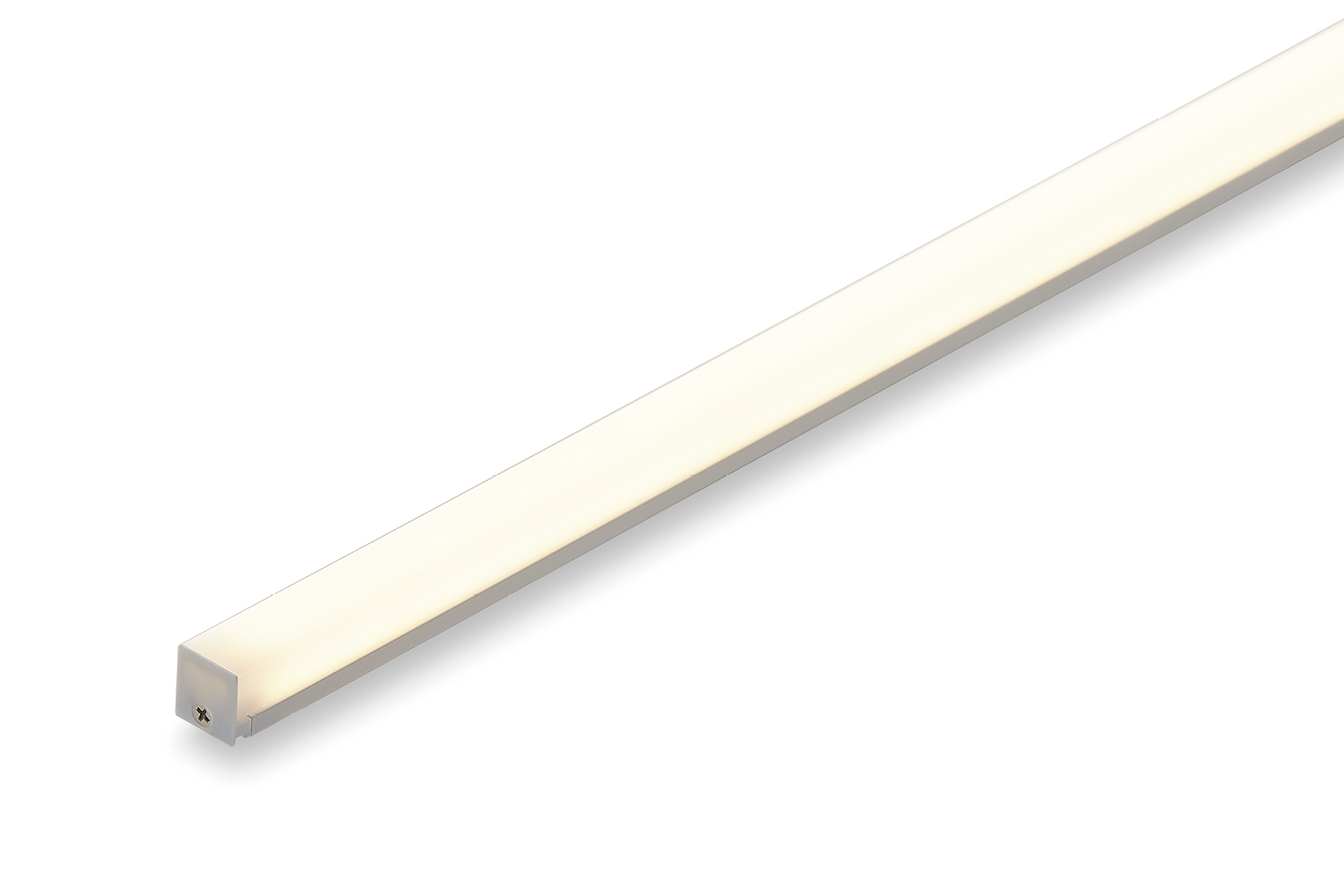

LRMSA
リミット sa
-
LRF
リミット フレックス
-

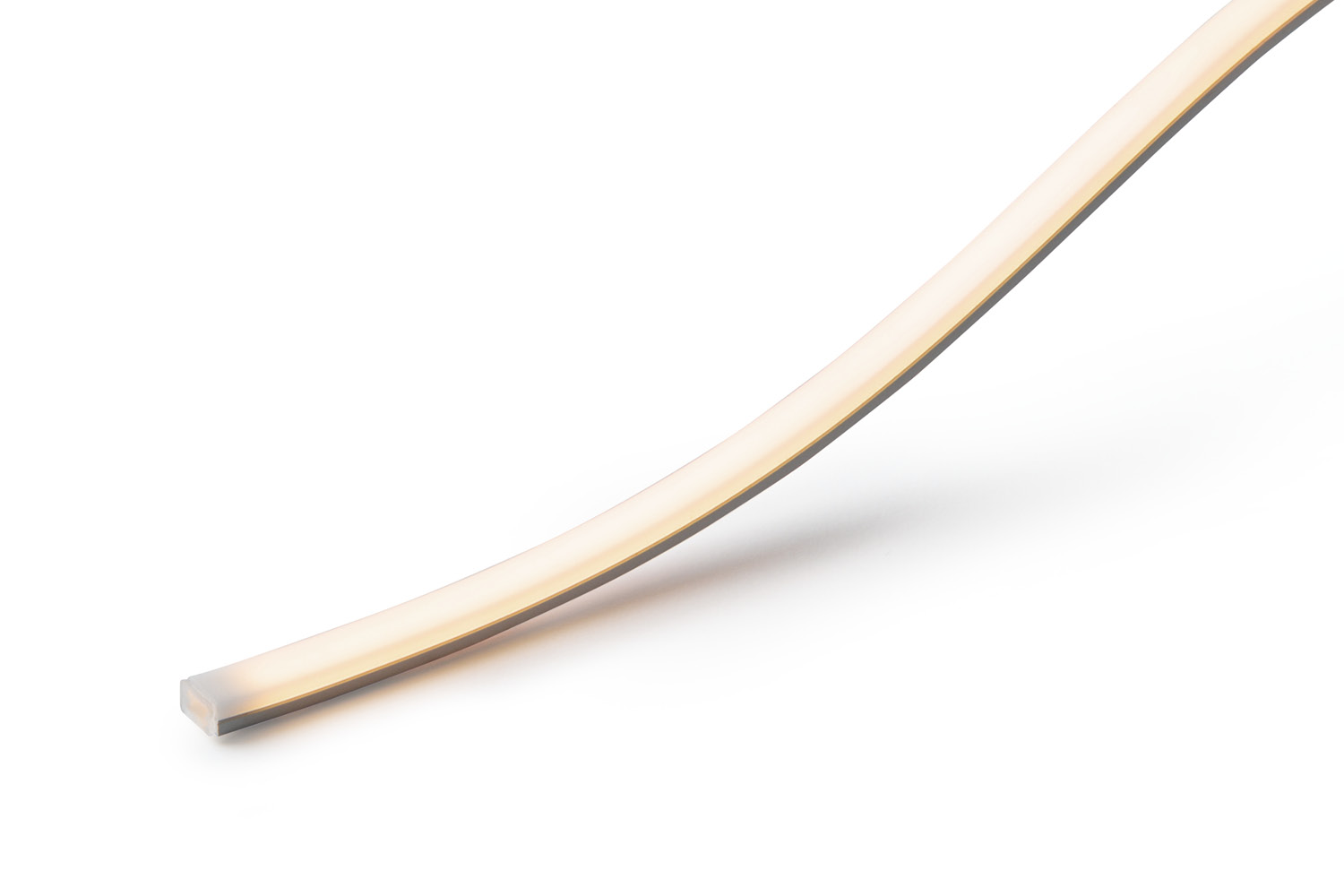

LRFS
リミット フレックス S
-

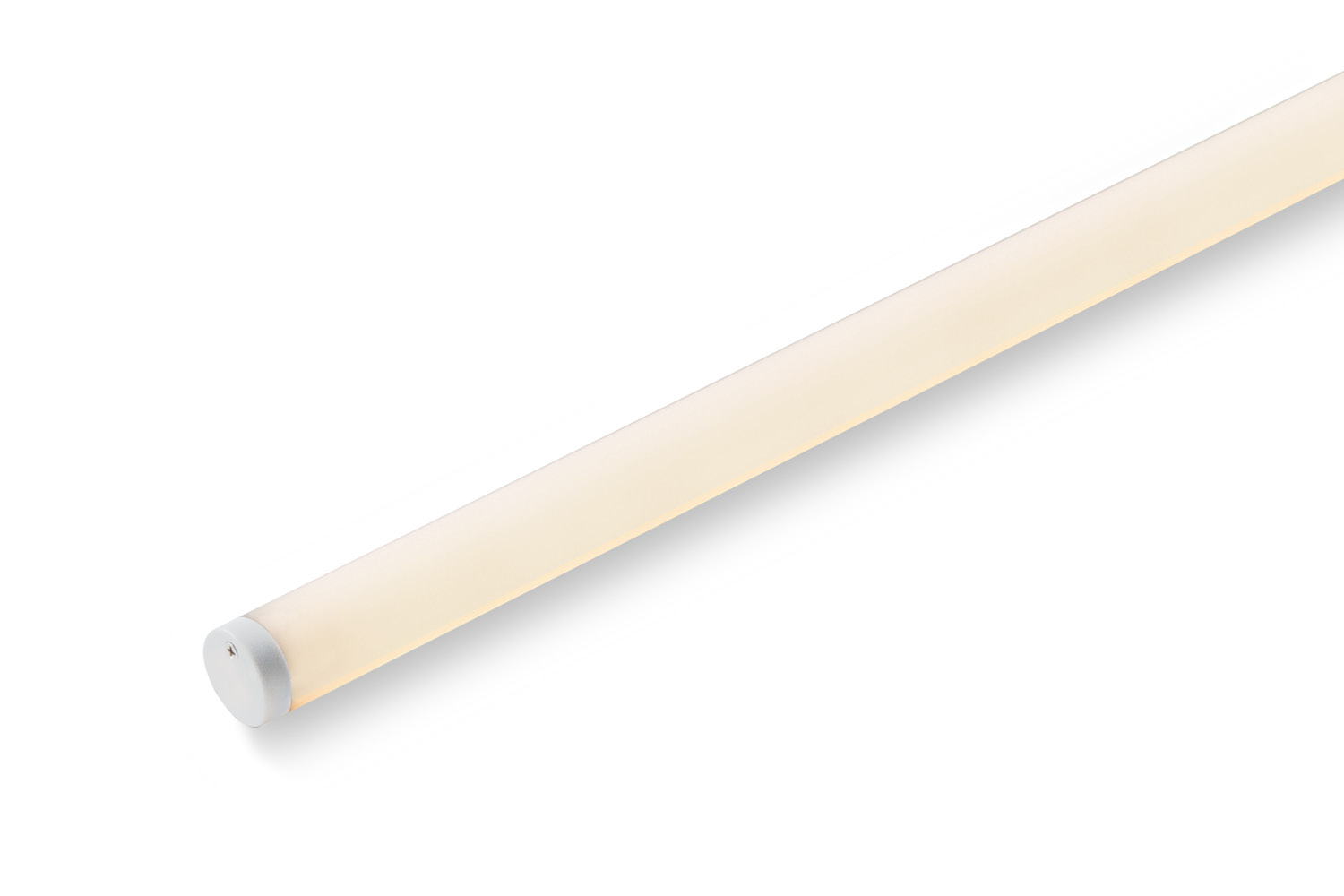

LRMZE
リミット zen
-

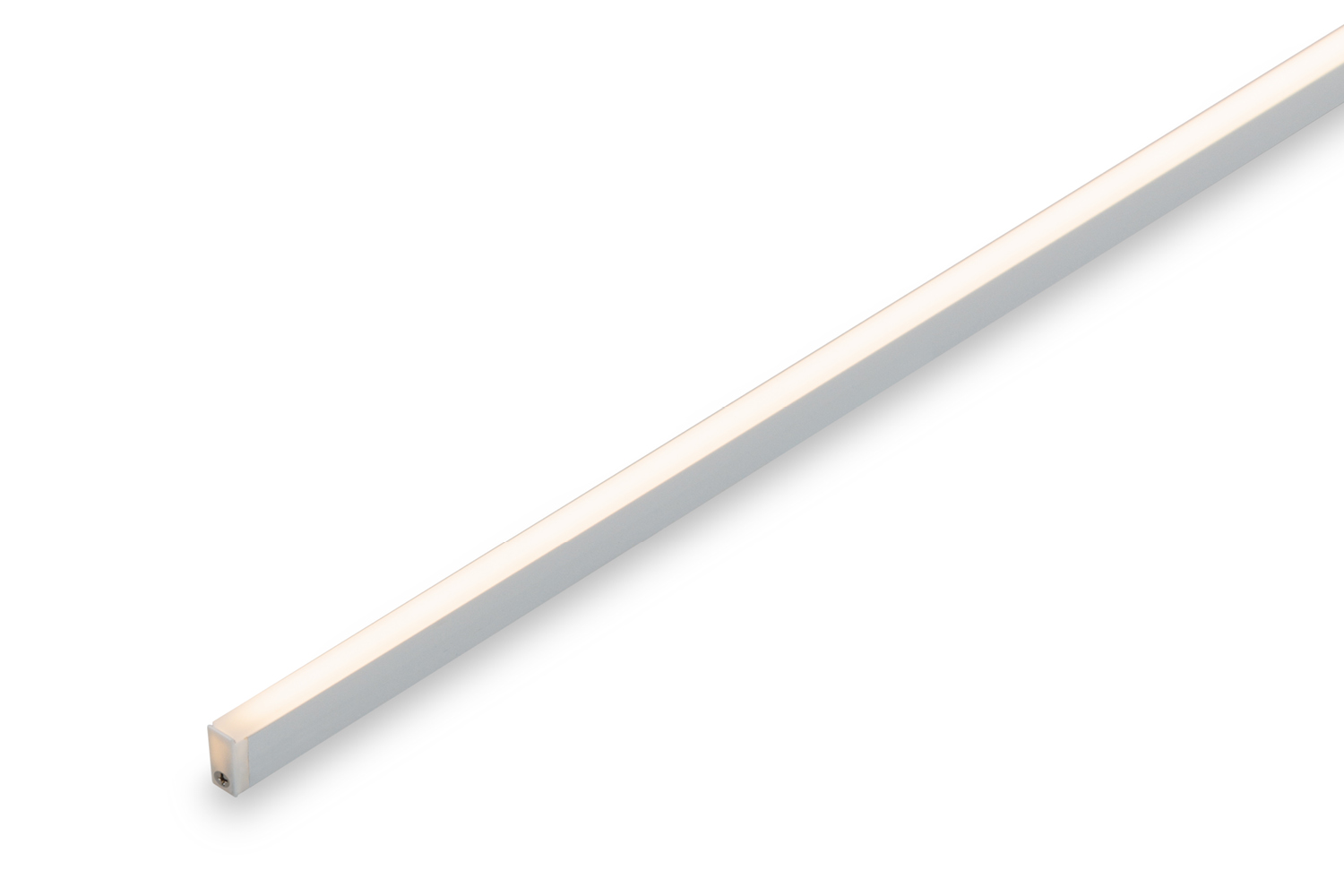

LRMHS
リミット hs
-
LRFO
リミット フレックス SOTO
-
LFUY-T
UQフレックス Y
-
LFUAY-T
UQフレックス アルファ Y
-

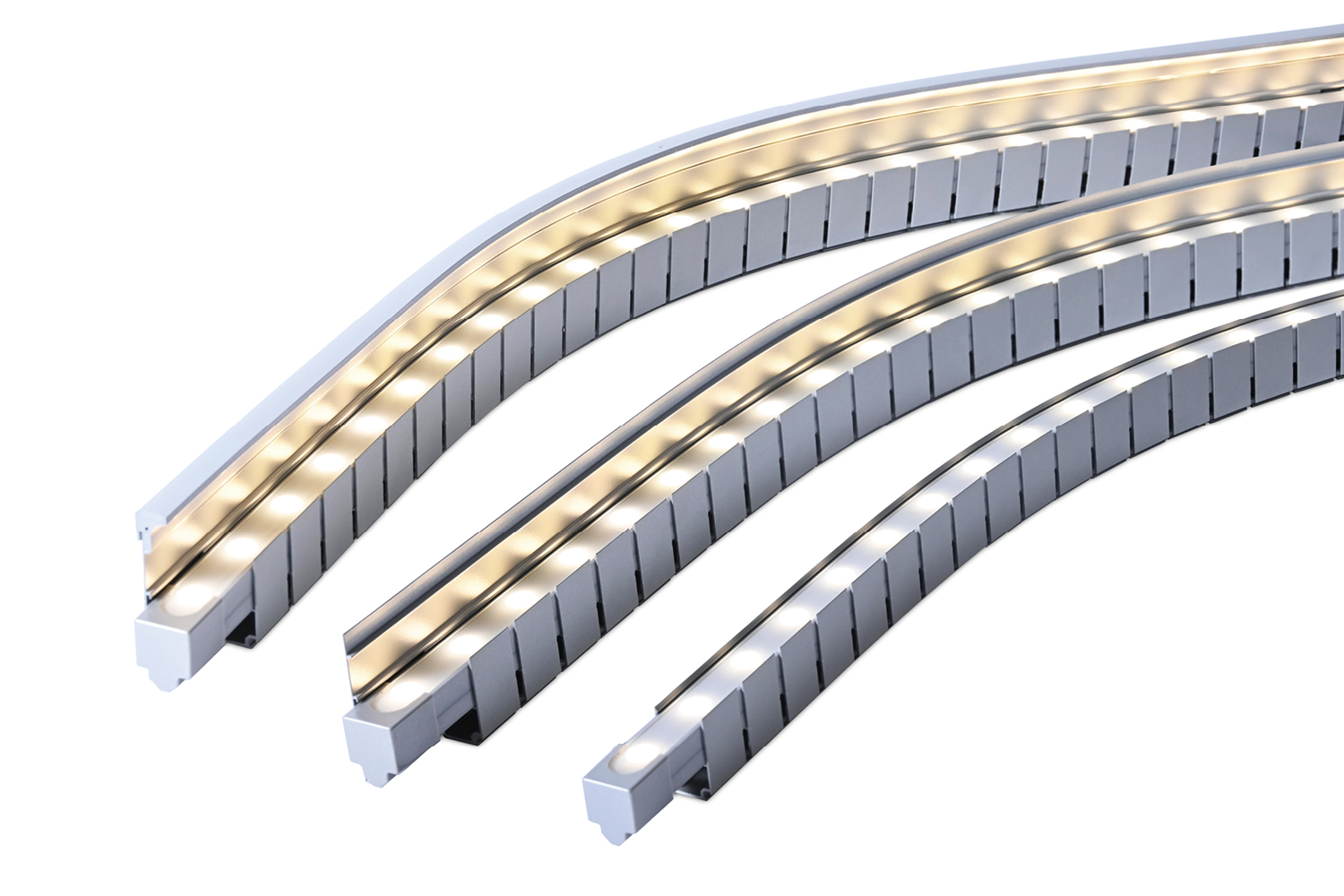

LVFK
ヴィヴォキシー フレックス K
-
LCEY
クレイド Y
-
LCELY
クレイド lens Y
-
LREY
レクタ Y
-
LRFOSK
リミット フレックス SOTO sk
-
LRFM
リミット フレックス mr
-
LRFA
リミット フレックス アルファ
ダウンロード
配線方法
ルーチ・PWM ライトコントローラー

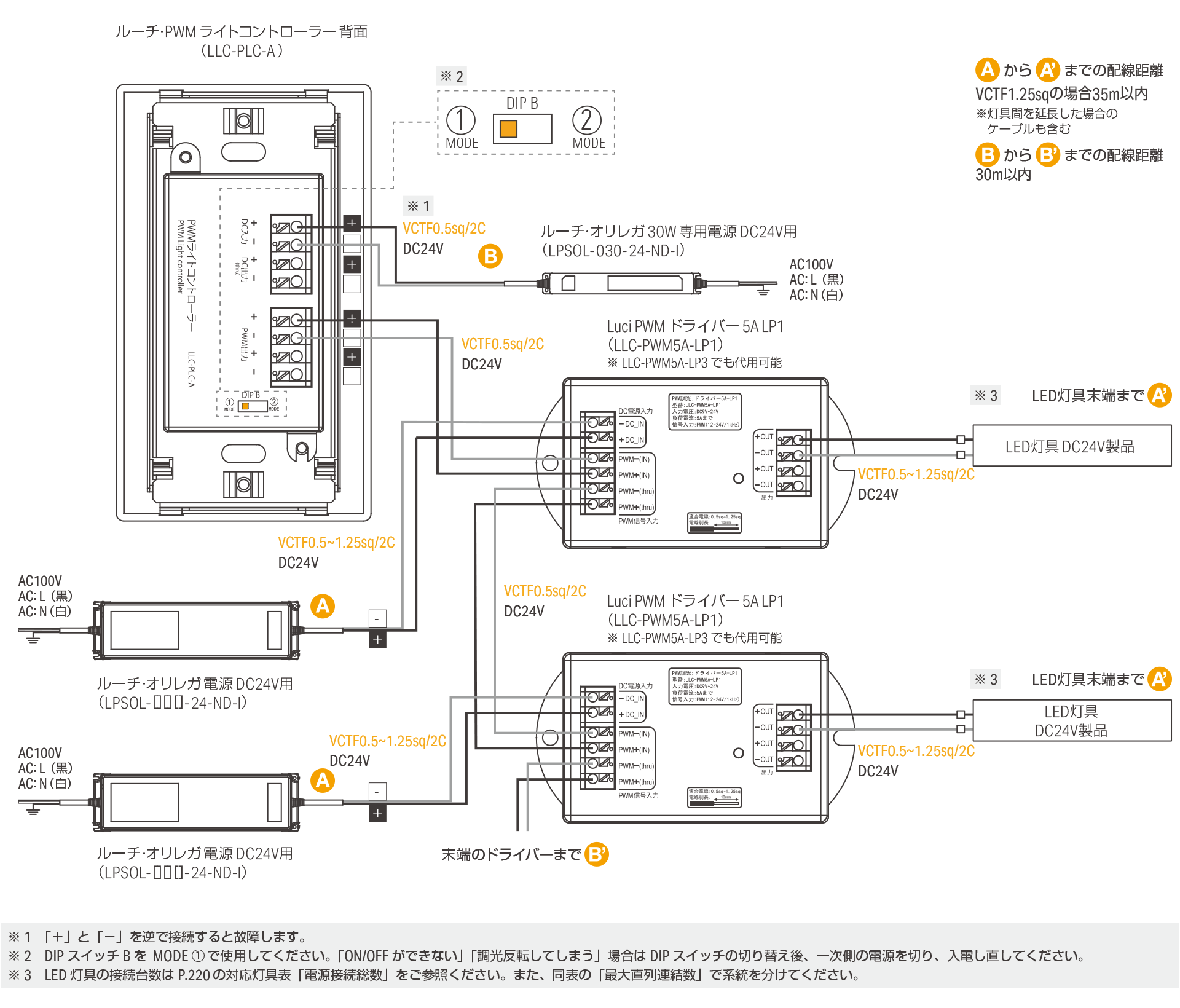

電源2 台以上で調光する場合
ルーチ・PWM ライトコントローラー信号線が30m を超える場合

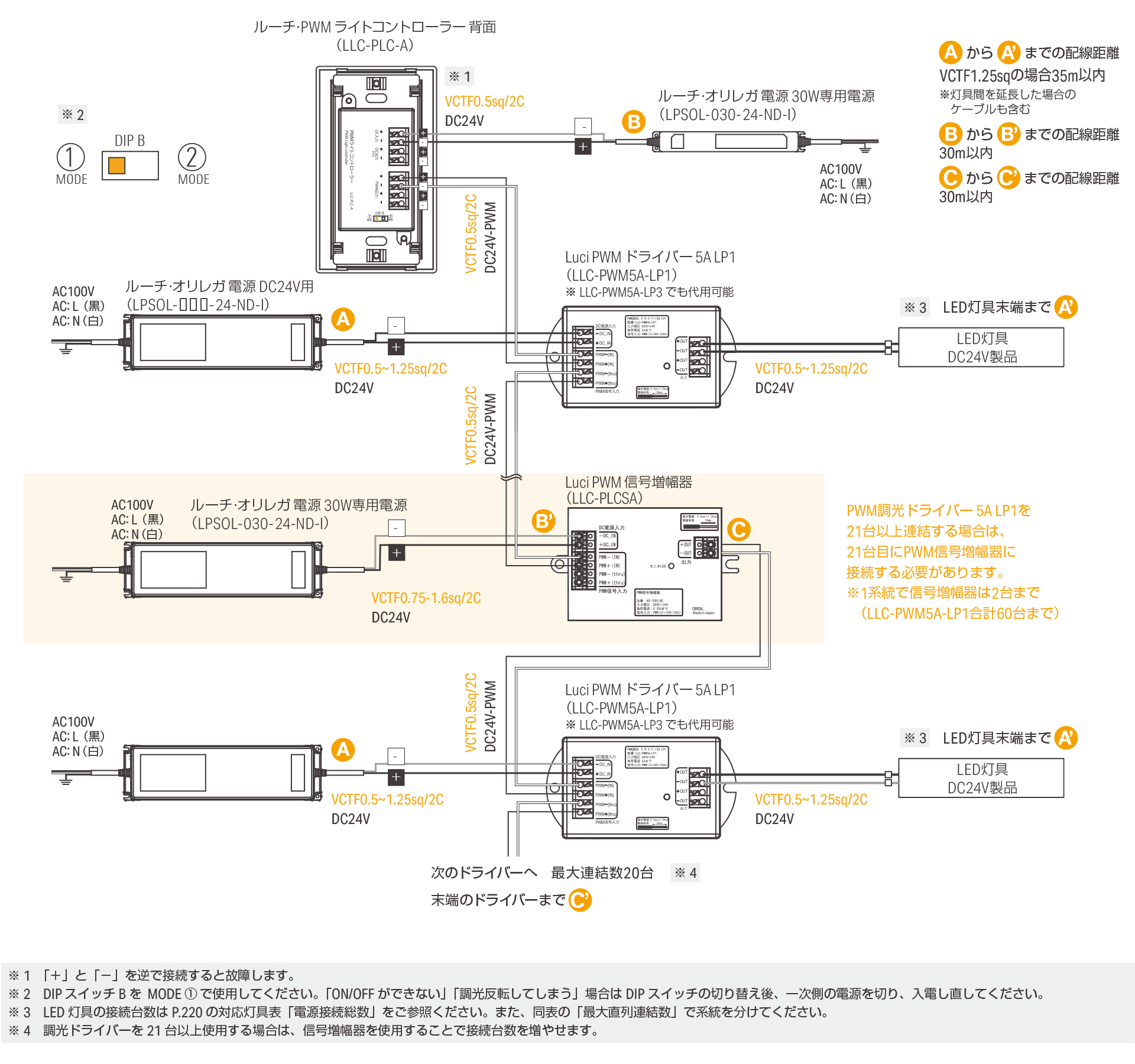

ルーチ・PWM 調光ドライバー（LP1）を21 台以上ご使用の場合
よくあるご質問
-
Q.調光をしたいのですが、何が必要ですか？
LED灯具の他に下記商品が必要です。
・DC電源
・PWMライトコントローラー(LLC-PLC-A)
・調光ドライバー
・信号増幅器（調光ドライバーを20台以上連結する場合）
・ルーチ・オリレガ 30W 電源（LPSOL-030-24-ND-I）※灯具電源1台を一括調光、灯具電源2台以上を一括調光の場合で必要部材が異なります。
灯具電源1台で調光する場合の配線
灯具、灯具電源、PWMライトコントローラー(LLC-PLC-A)を挟んで設置いただきます。
※1. 「＋」と「－」を逆で接続すると故障します。
※2. DIP スイッチB をMODE ② で使用してください。「ON/OFF ができない」「調光反転してしまう」場合はDIP スイッチの切り替え後、一次側の電源を切り、入電し直して下さい。
※3. LED 灯具の接続台数は各商品ページの「電源の選定」をご参照ください。また、共通仕様の「最大直列連結数」で系統を分けてください。灯具電源2台以上で調光する場合の配線
灯具、灯具電源、 PWMライトコントローラー(LLC-PLC-A)の他に、 PWMライトコントローラー用のオリレガ30W電源1台、 LLC-PWM5A-LP1(PWM調光ドライバー)が灯具電源と同数必要となります。
※ 1 「＋」と「－」が逆で接続されていると故障します。
※ 2 DIP スイッチB をMODE ① で使用してください。「ON/OFF ができない」「調光反転してしまう」場合はDIP スイッチの切り替え後、一次側の電源を切り入電し直して下さい。
※ 3 LED 灯具の接続台数は各商品ページの「電源の選定」をご参照ください。また、共通仕様の「最大直列連結数」で系統分けしてください。 -
Q.PWM調光ドライバーの最大接続数は何台ですか？
PWMライトコントローラー(LLC-PLC-A)との接続の場合、「20台まで」です。
それ以上連結する場合は信号増幅器をご使用ください。 -
Q.DC電源とPWM調光ドライバーの台数を算出したいのですが…
DC電源： PWMドライバー ＝ 1:1で必要となります。
-
Q.灯具を調光したいのですが、調光が効きません。
スイッチはONになっていますか？
本機はプッシュスイッチ機能を有しています。ツマミ部分を押し込むことでON/OFFできます。
下記の不点灯時チェックフローをお試しください。
-
Q.不点灯時は…
不点灯時チェックフローをお試しください。
