LEDLinearの取り扱いを始めてから、気づけば8年。
屋外環境に向けた照明器具のご提案も、同時に積み重ねてきました。
これまでにお客様から、何度もこう言われたことがあります。
「IP67の器具でお願いしたいです」
その理由を伺うと、さまざまな背景がありました。
「屋外で使うから」
「お客様にそう指示されたから」
「以前、IP65の器具が壊れたから」
そのたびに、私たちはIP（防塵・防水保護等級）について丁寧に説明してきました。
そしていつしか、私たち自身も「IP」という基準に頼りきっていました。
そんなある日、お客様からこんな質問をいただきました。
「IP67なのに、なんで屋外で壊れることがあるの？」
その言葉に、ハッとしました。
「このまま、IPという基準だけで、照明器具を提案してよいものだろうか？」
そう感じた瞬間でした。
-
防塵・防水だけで常設の屋外施設での使用を判断してもいいのか？
温度、直射日光、塩害など、他の気になる影響も。
IP規格は電子機器全般を対象としており、
常設されることを前提とした設備への対応を
想定しているわけではありません。
たとえば、屋外施設で取り外されることなく使用される間接照明は、風雨や温度差、構造物との関係など、設置環境ごとに求められる条件が異なります。IP規格とは？電子機器の防塵・防水性能を表す国際的な規格。
IP規格は、電子機器の防塵・防水性能を表す国際的な規格でIEC（国際電気標準会議）が定めたものです。
IPは「Ingress Protection」（侵入に対する保護）の略称で、機器内部への塵や水の侵入にどれだけ耐えうるかを示します。
日本のJIS（日本工業規格）もこの国際的な規格に準拠しています。
対象が広い
IPコードが適用される対象は、筐体を持つあらゆる電気機器。
スマホも、キャンプ用品も、自動車部品も、医療機器も、照明器具も。
IP規格の漠然とした定義
IPX0： 無保護
IPX1： 鉛直に落下する水滴に対して保護
IPX2： 15度以内で傾斜しても鉛直に落下する水滴に対して保護
IPX3： 散水に対して保護
IPX4： 水の飛まつに対して保護
IPX5： 噴流に対して保護
IPX6： 暴噴流に対して保護
IPX7： 水に浸しても影響がないように保護
IPX8： 潜水状態での使用に対して保護
※判断要素は試験内容
参考
https://engineer-education.com/electronic-equipment_waterproof-technology01_ingress-protection/#IPIPX -
私たちLuciが目指すのは、IPだけに依存しない新たな屋外照明の基準づくりです。
単なる数値ではなく、屋外の間接照明用途に特化し、
照明器具の特性と実際の使用環境・用途とを
適切に結びつける判断軸
それが
Baseとは？
私たちは、 outdoor BASE for lighting ver.1において、防水・耐水と周辺温度にフォーカスし、基準を設けました。

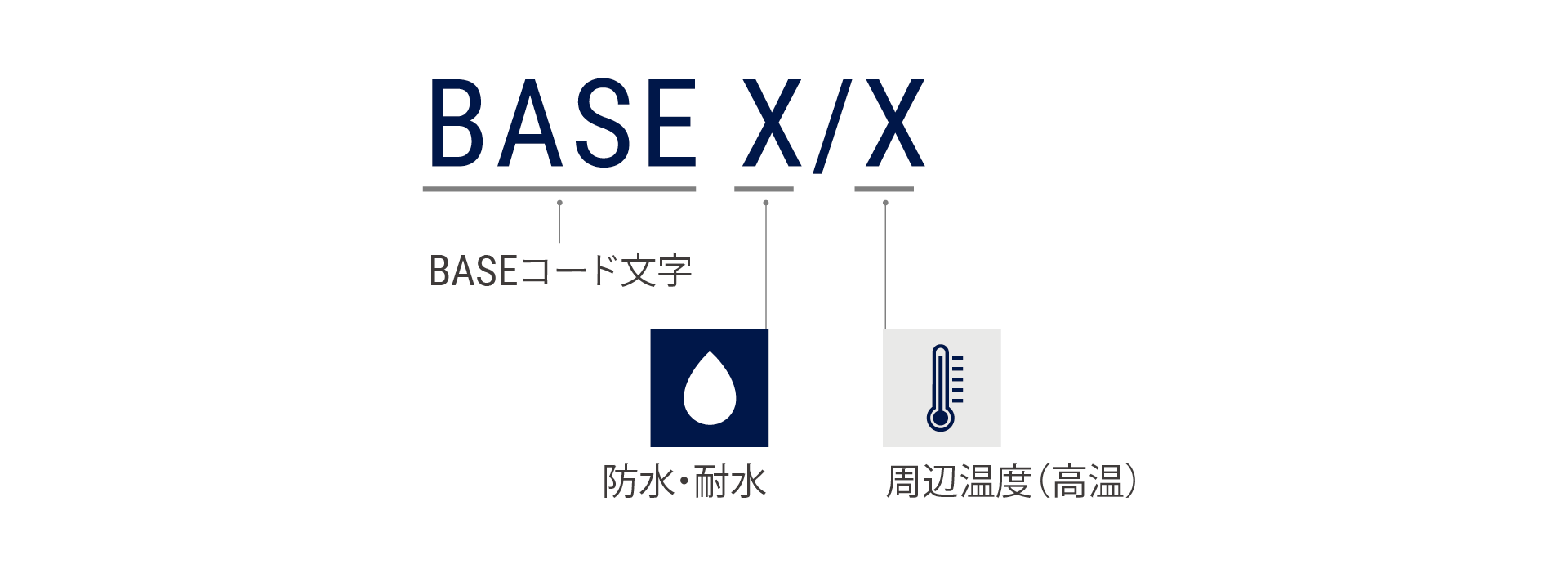

Base構成

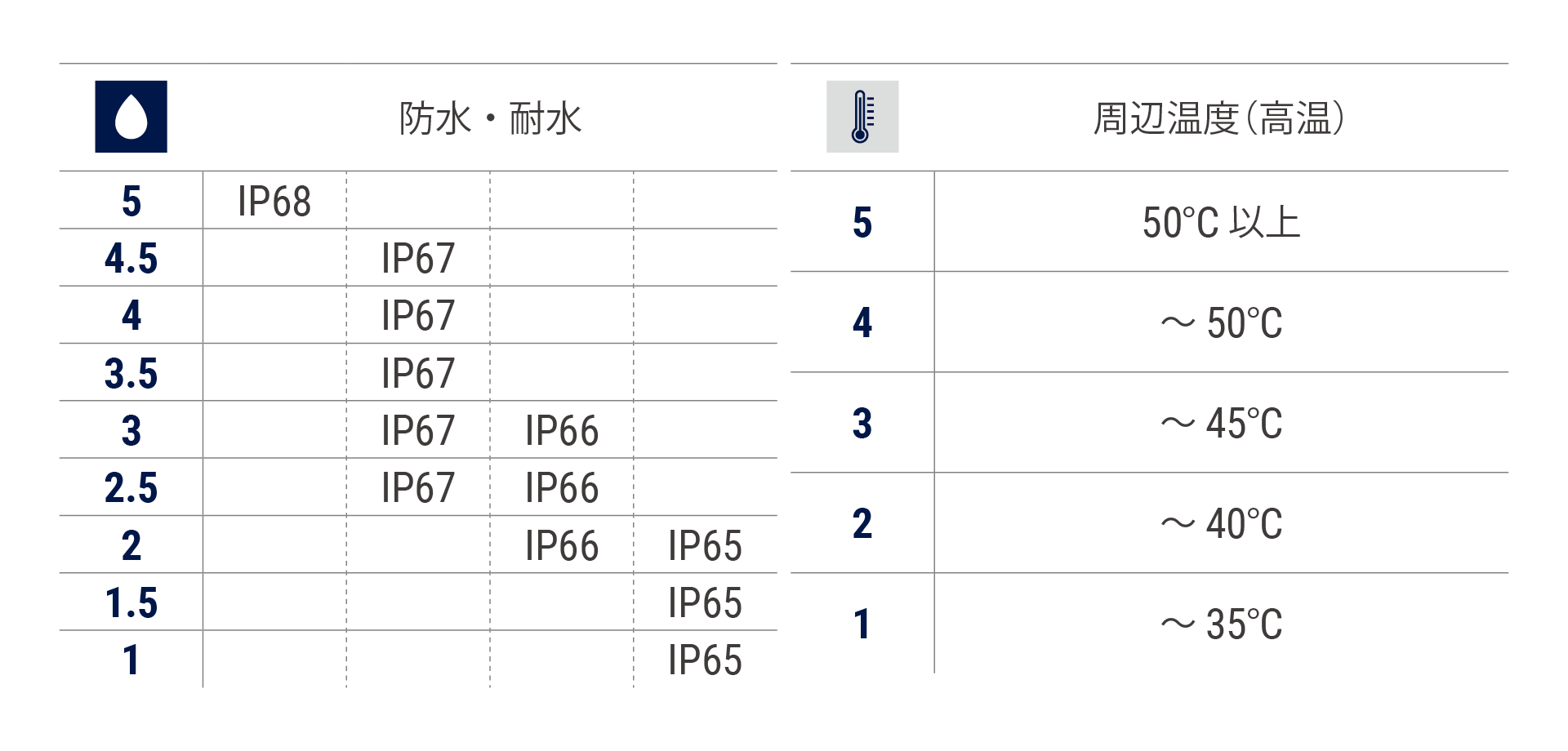

Baseガイド
outdoor BASE for lighting ver.1

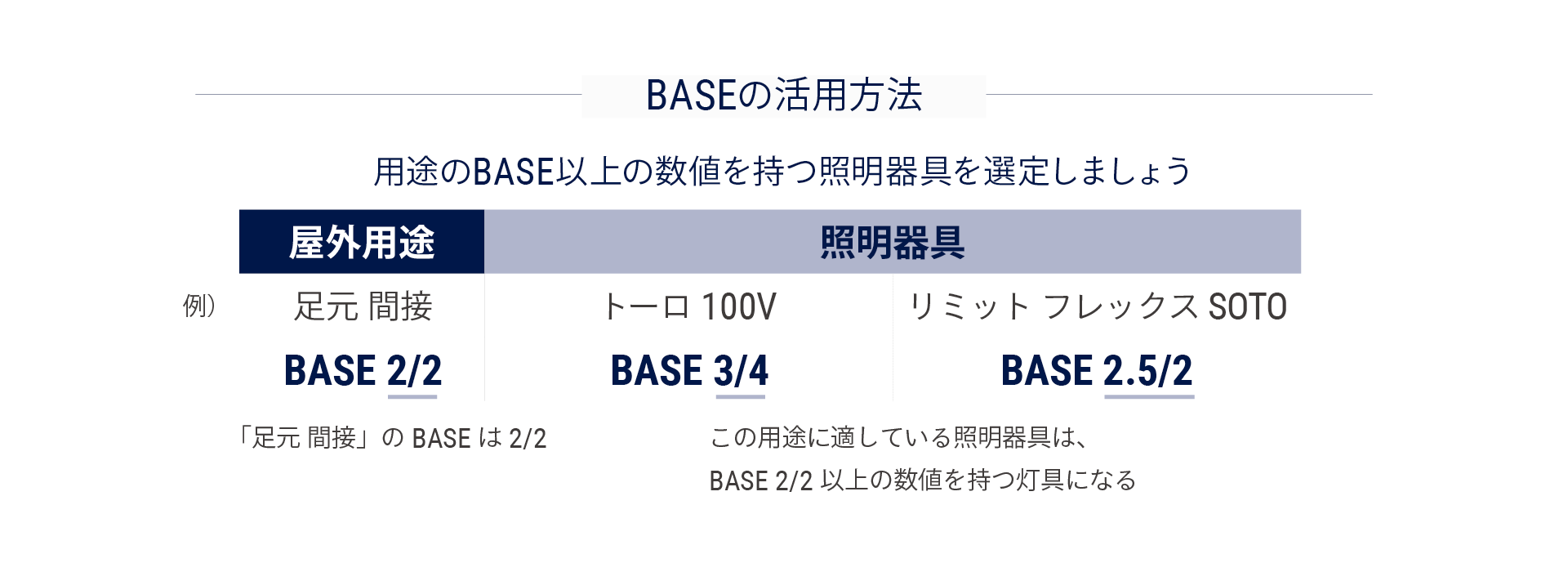

Baseの活用方法
屋外用途別
おすすめ照明器具

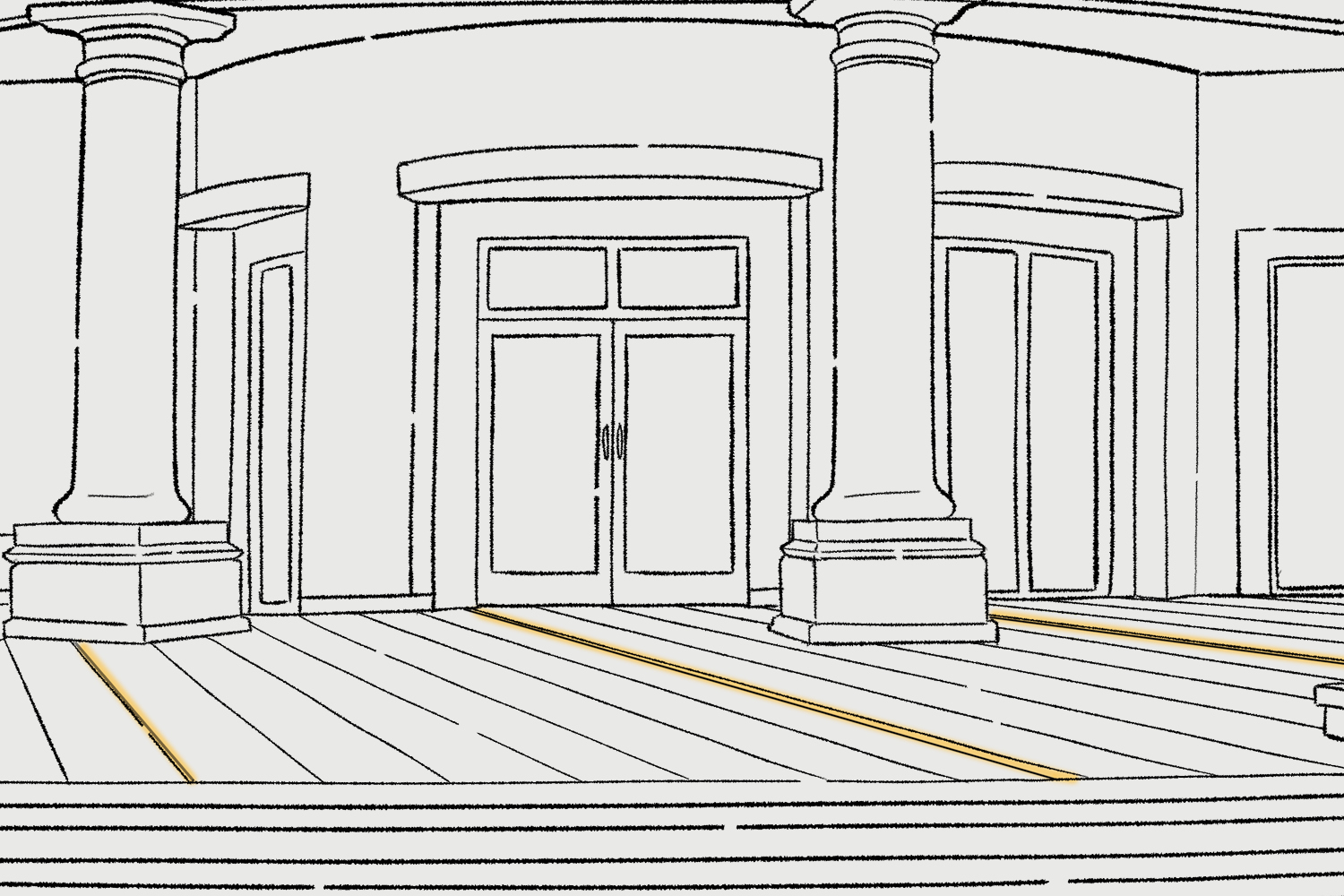

地中埋め込み
-
BASE 4/3-5
水が溜まりやすく、浸水の危険性が高いです。
また、直射日光が当たる環境下では高温に注意が必要です。熱対策としては、出力の低い暗めの選択や、日中を非点灯にすることが有効です。
その他、UV対策品を推奨します。 -
おすすめ照明器具

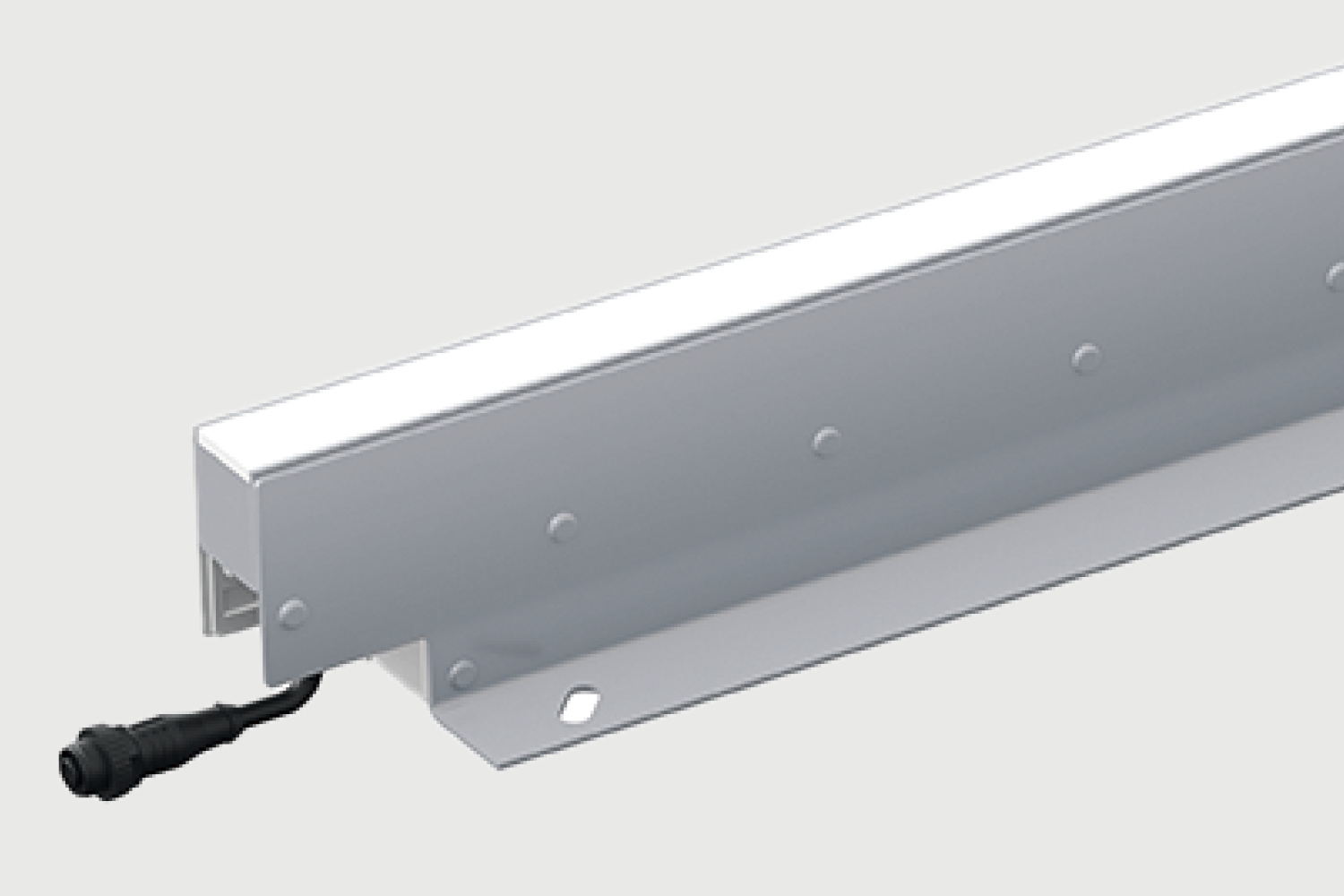

OCEANOS IP67
BASE 4/4

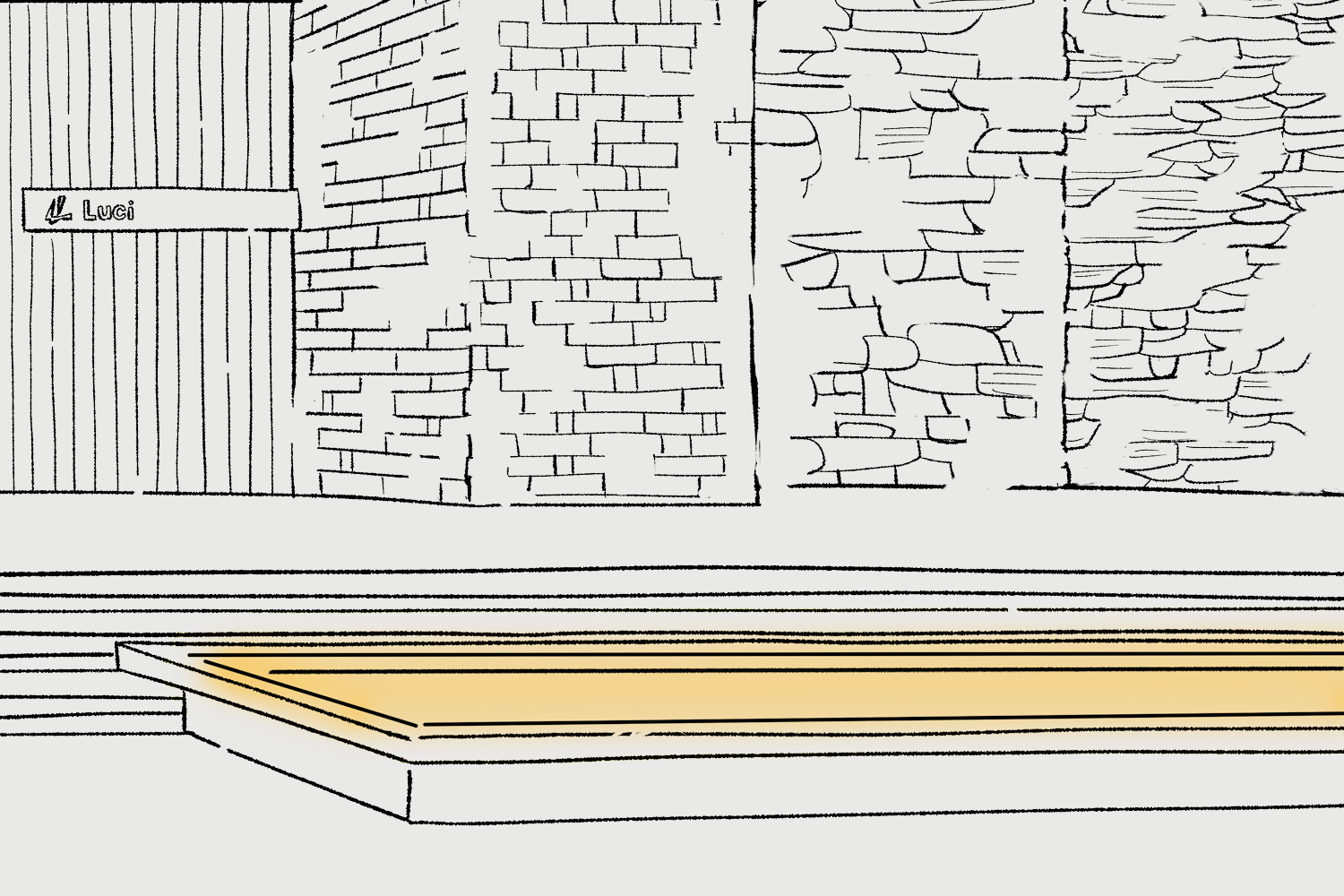

水盤
-
BASE 5/2
常時浸水にたえられる器具が絶対条件です。
-
おすすめ照明器具
NEPTUNE IP68
BASE 5/3

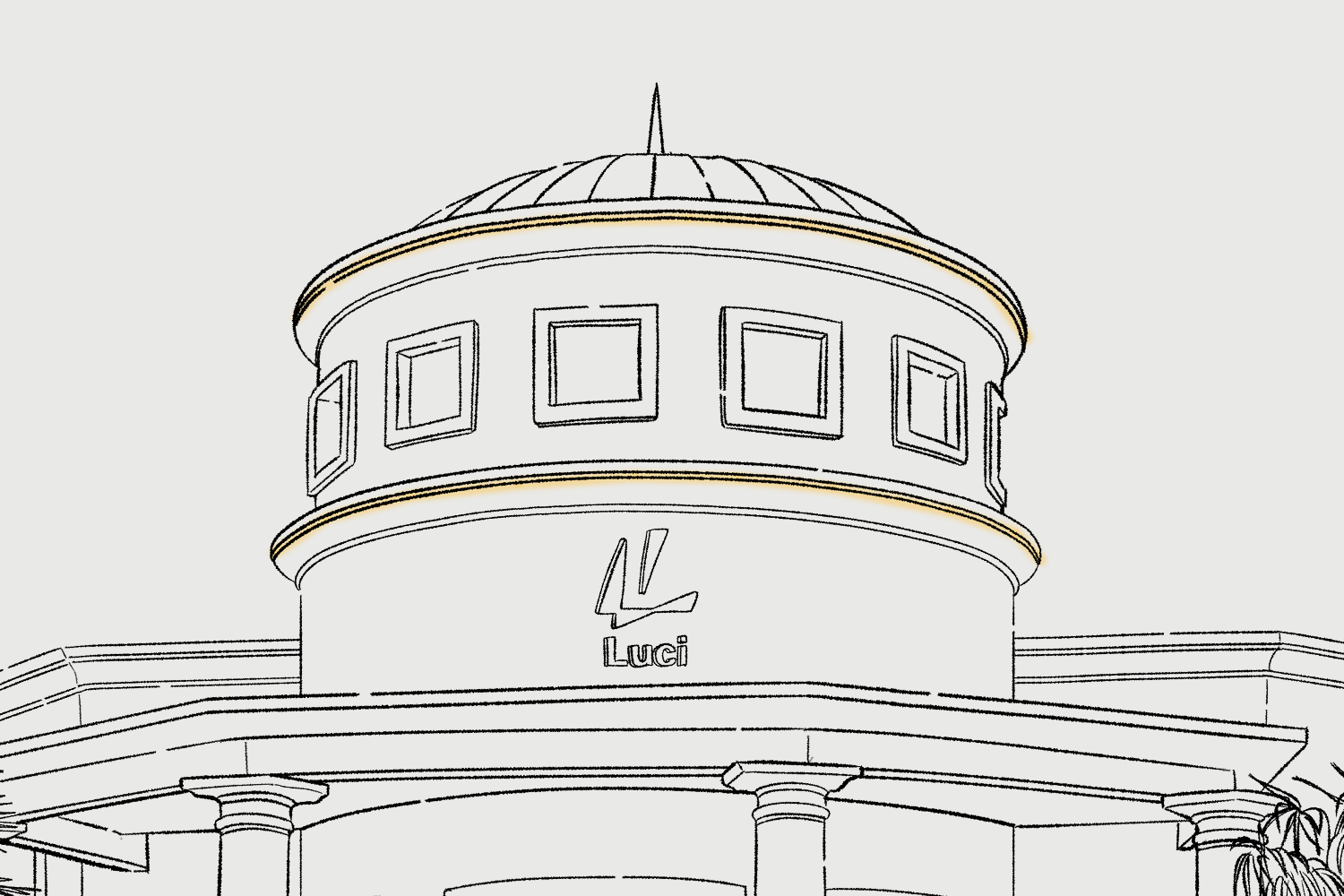

外壁直見せ
-
BASE 2.5-4/3-5
上向き設置は特に注意が必要！水が溜まりやすく、浸水の可能性が高まります。
また、高温に注意が必要です。特に高所では日陰が出来ず、熱が溜まって50度以上の環境になることもあります。熱対策としては、出力の低い暗めの選択や、日中を非点灯にすることが有効です。
その他、UV対策品を推奨します。 -
おすすめ照明器具
VENUS family IP67
BASE 3.5/3
ADONIS ARCHITECTURAL IP67
BASE 2.5/4

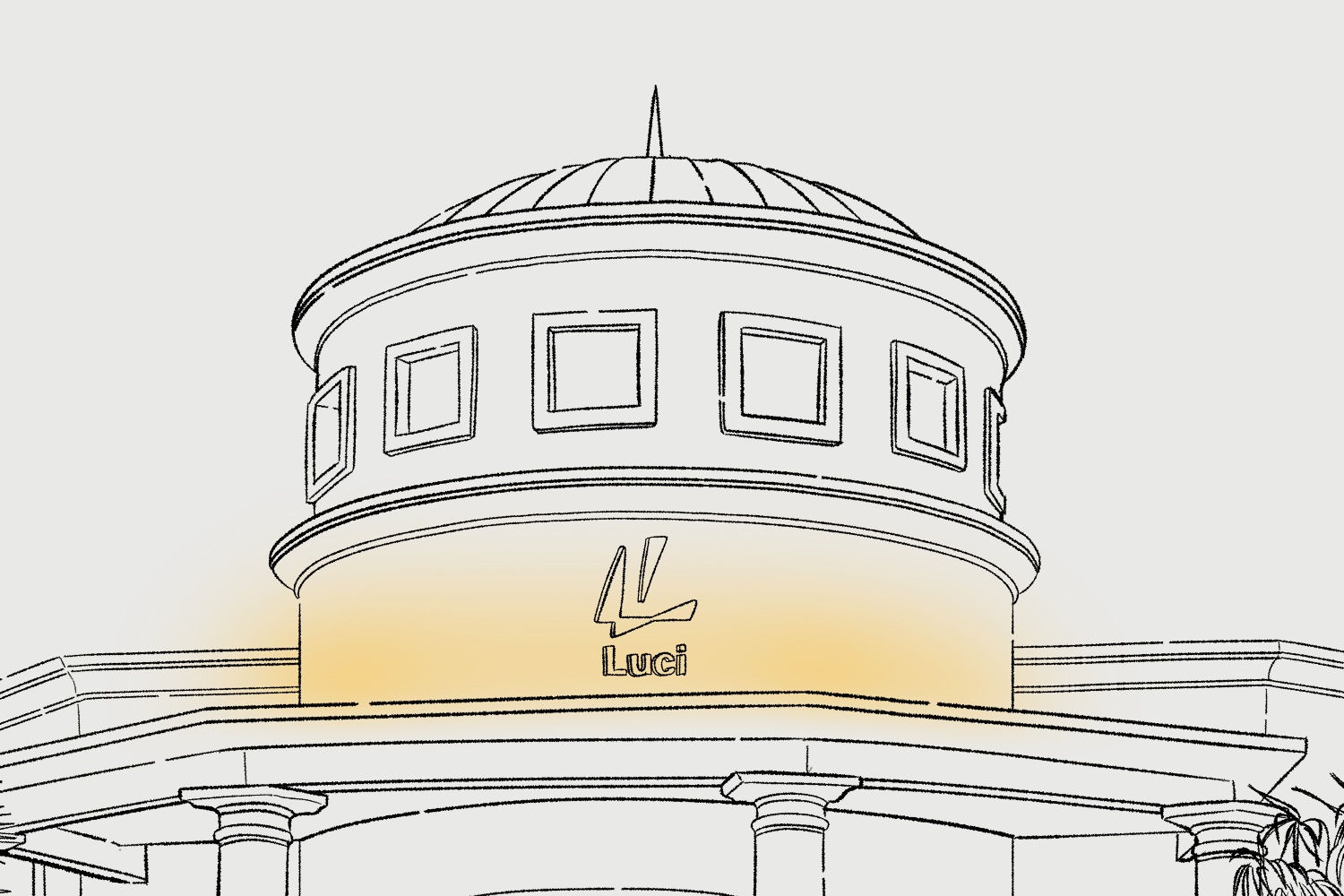

外壁 間接 アッパー
-
BASE 3-4/3-4
雨線外になる可能性が高く、アッパー照明は水が溜まりやすいため、浸水の危険性が高まります。
また、高温に注意が必要です。特に高所では日陰が出来ず、素材や設置環境によっては熱が溜まりやすくなります。熱対策としては出力の低い暗めの選択や、日中を非点灯にすることが有効です。
その他、環境によって、UV対策品を推奨します。 -
おすすめ照明器具
VENUS family IP67
BASE 3.5/3
SHIN UQ フレックス シリーズ
BASE 3.5/3

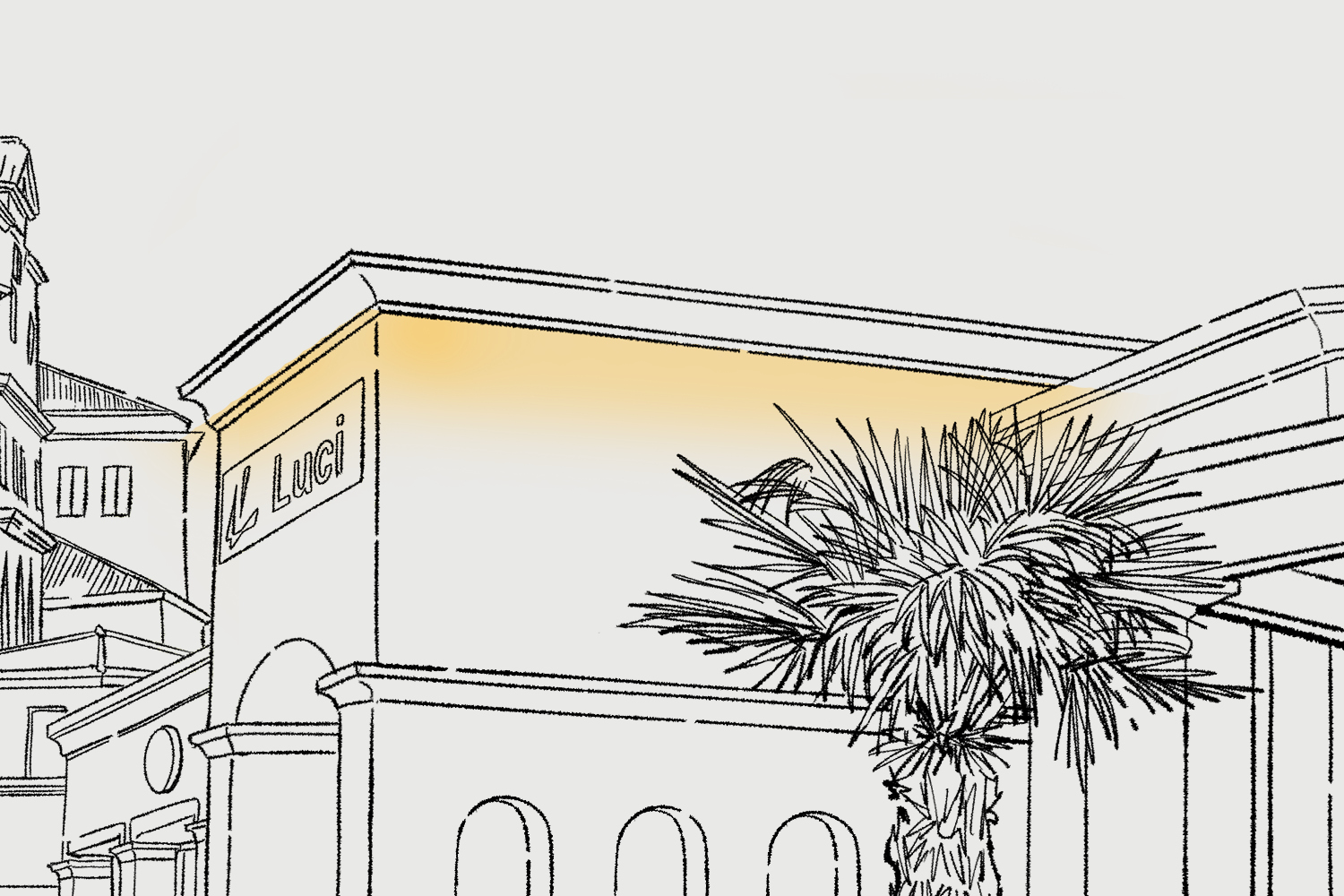

外壁 間接 アッパー以外
-
BASE 2.5-3/3
雨線外になるかどうか、環境の確認が必要です。
また、特に高所では日陰が出来ず、素材や設置環境によっては熱が溜まりやすいので注意が必要です。
その他、環境によって、UV対策品を推奨します。 -
おすすめ照明器具
SHIN UQ フレックス シリーズ
BASE 3.5/3
トーロ 100V
BASE 3/4
ADONIS ARCHITECTURAL IP67
BASE 2.5/4

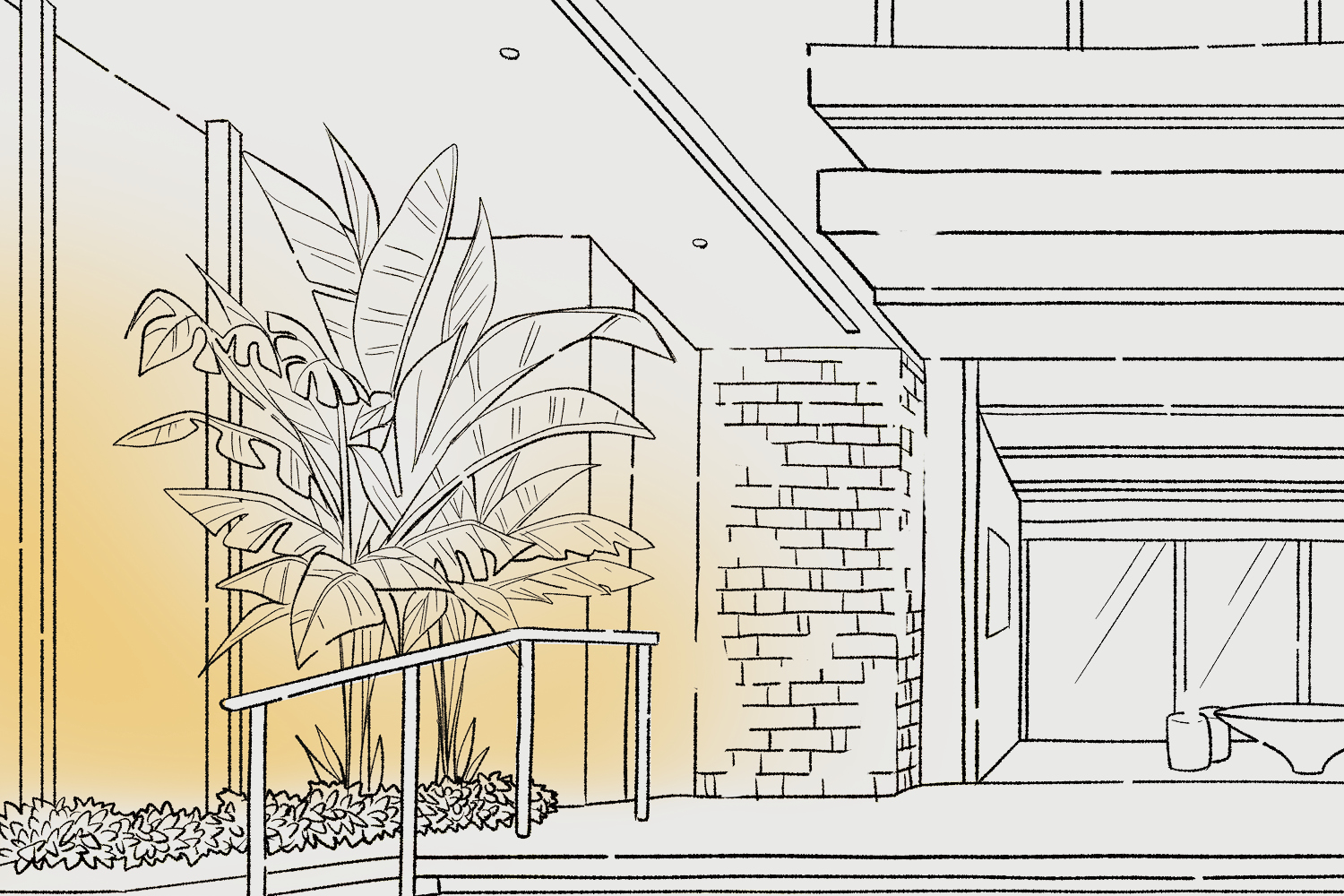

軒下 間接 アッパー
-
BASE 2-3/2
雨線内だとしても、アッパー照明は水が溜まりやすく、浸水の影響を受けることもあります。
また、素材や設置環境によっては熱が溜まりやすいので注意が必要です。 -
おすすめ照明器具
ADONIS ARCHITECTURAL IP67
BASE 2.5/4
ヴィヴォキシー フレックス
BASE 2.5/3

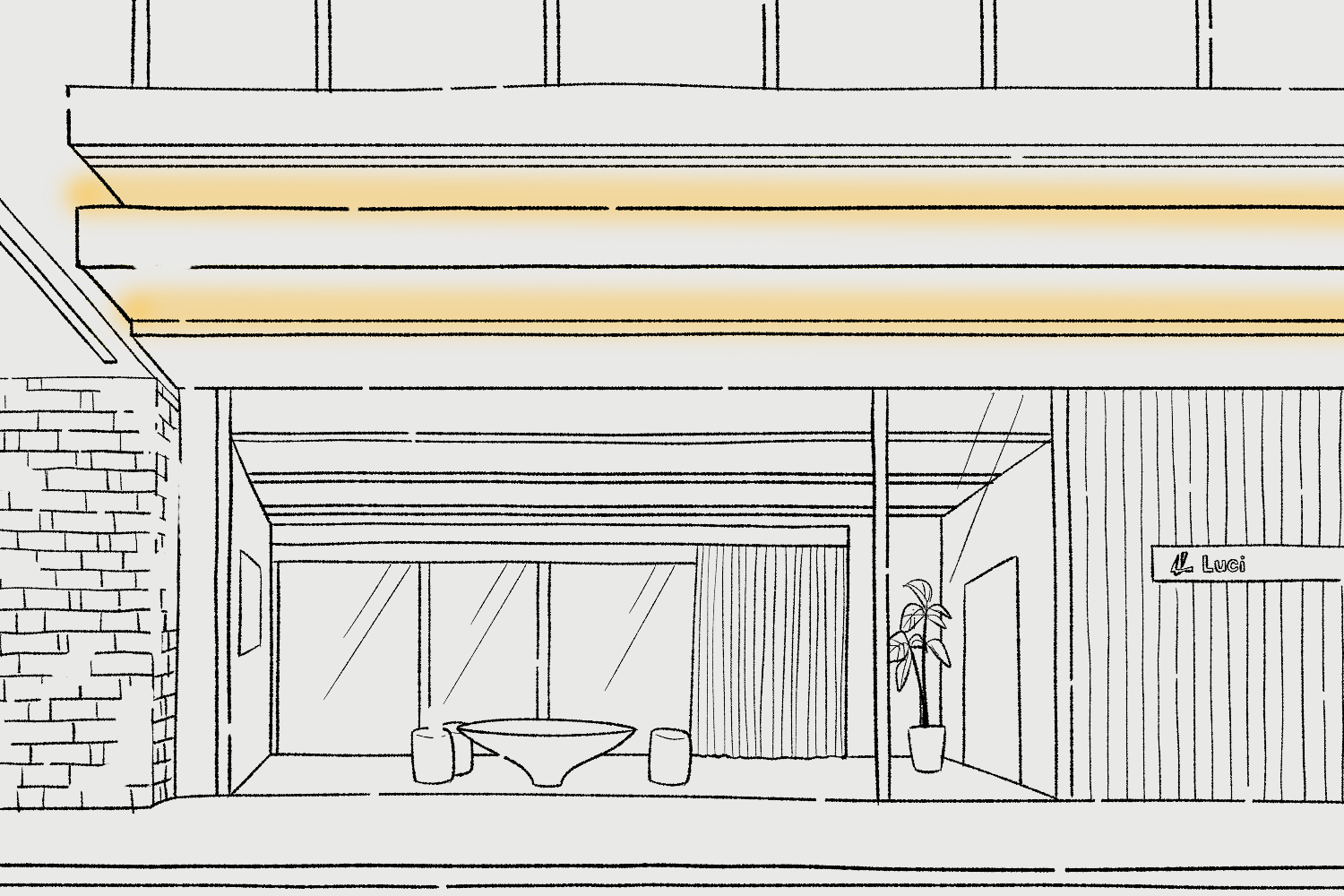

軒下 天井 間接
-
BASE 2/2
素材や設置環境によっては熱が溜まりやすいので注意が必要です。
-
おすすめ照明器具
トーロ 100V
BASE 3/4
VENUS True Color family IP67
BASE 2.5/4
リミット フレックス SOTO
BASE 2.5/3

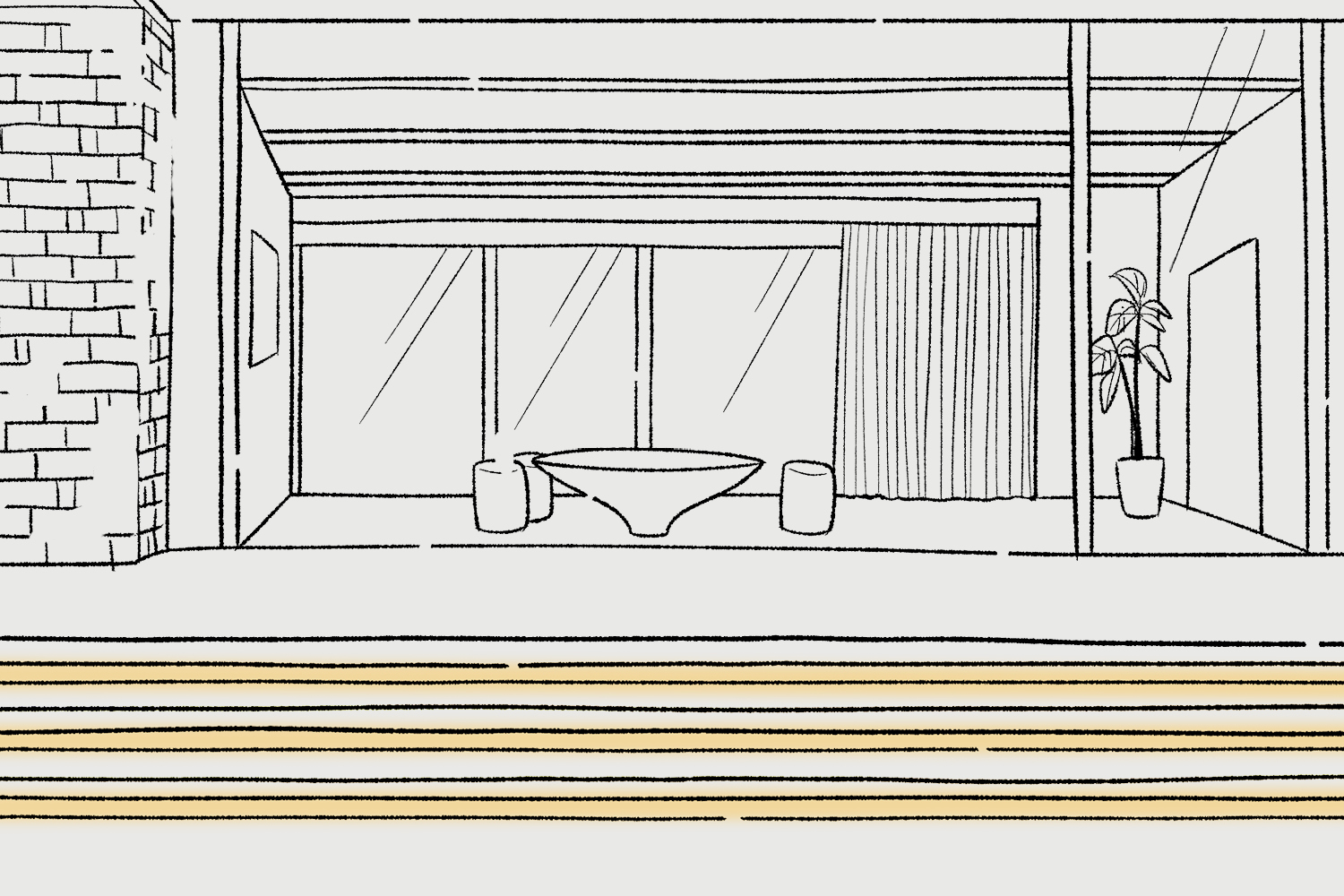

足元 間接
-
BASE 2/2
水の跳ね返りに注意が必要です。
また、素材や設置環境によっては熱が溜まりやすいので注意が必要です。 -
おすすめ照明器具
トーロ 100V
BASE 3/4
リミット フレックス SOTO
BASE 2.5/3

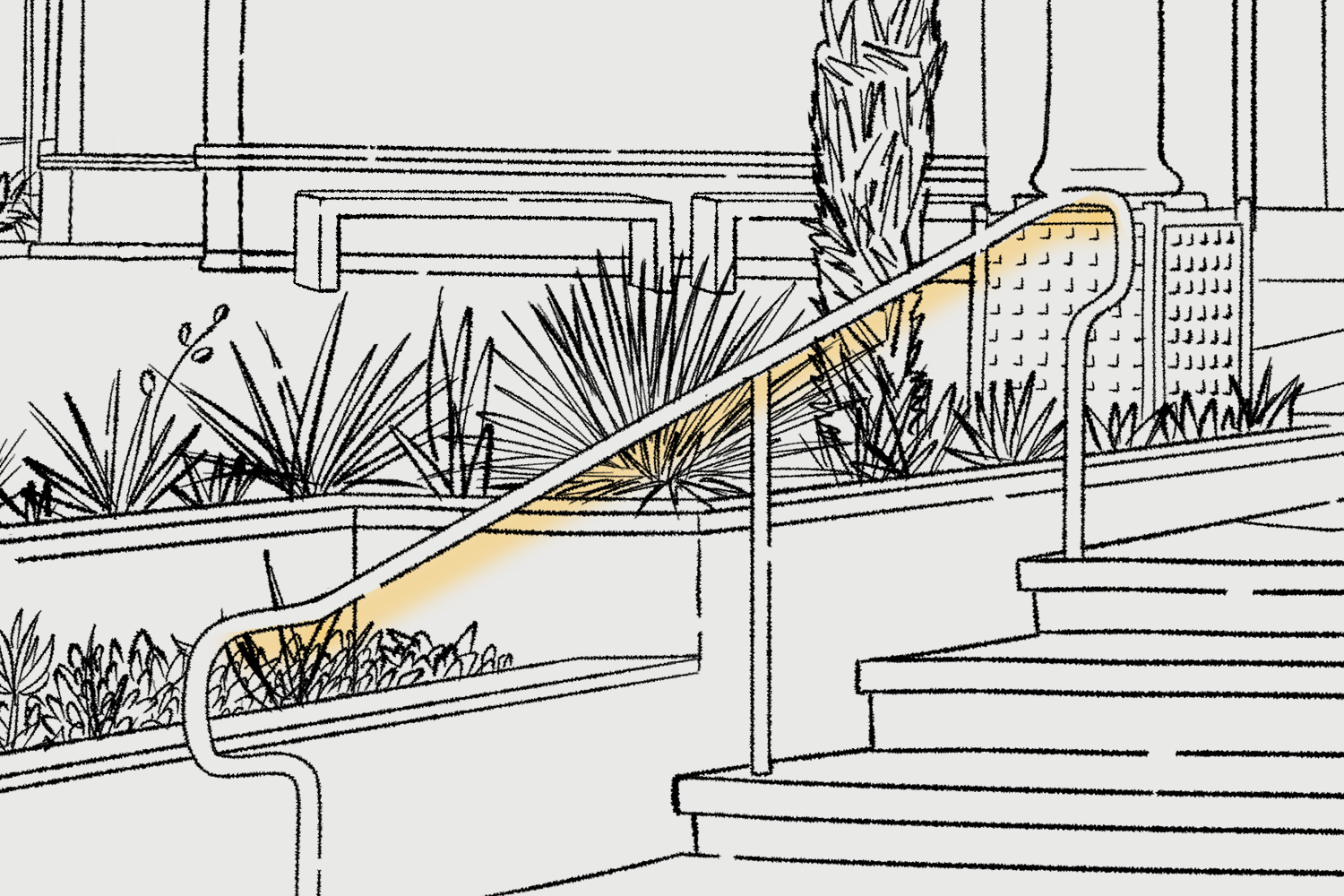

手すり
-
BASE 1.5/1
-
おすすめ照明器具
リミット フレックス 防滴仕様
BASE 1.5/1
